Q61F承插焊球閥產品概述:
Q61F承插焊球閥屬于手動類球閥。球閥是用帶有圓形通道的球體作啟閉件，球體隨閥桿轉動實現啟閉動作的閥門。球閥的啟閉件是一個有孔的球體，繞垂直于通道的軸線旋轉，從而達到啟閉通道的目的。球閥主要用于截?cái)嗷蚪油ü艿篮驮O(shè)備介質，也可用于流體的調節與控制，球閥流體阻力小，結構簡單，體積小，重量輕，緊密可靠，操作維修方便，不會引起閥門密封面的侵蝕，適用范圍廣。
Q61F承插焊球閥產品特征
公稱壓力 | 適用穩定范圍 | 適用介質 | 承插焊標準SW |
1.6-6.4MPa | -20～232℃～350℃ | 水、油、氣及某些腐蝕性液體（W。O。G） | GB12224.ANSIB16.25 |
Q61F承插焊球閥主要連接尺寸及重量
SIZE | 1/4" | 3/8" | 1/2" | 3/4" | 1" | 1-1/4" | 1-1/2" | 2" | 2-1/2" | 3" | 4" |
D | 11.6 | 12.7 | 15 | 20 | 25 | 32 | 38 | 50 | 65 | 80 | 100 |
L | 68 | 68 | 72 | 82 | 90 | 112 | 120 | 145 | 185 | 210 | 268 |
H | 50 | 50 | 60 | 64 | 71 | 78 | 86 | 95 | 130 | 148 | 173 |
E | 100 | 100 | 130 | 130 | 165 | 165 | 190 | 190 | 250 | 250 | 280 |
F | 14.1 | 17.6 | 21.8 | 27.5 | 34.7 | 43.0 | 49.0 | 61.5 | 77.0 | 90.0 | 115.2 |
P | 10 | 10 | 10 | 13 | 13 | 16 | 16 | 18 | 18 | 20 | 20 |
Q61F承插焊球閥主要零件材料
零件名稱 | 材質 | |
閥體 | 不銹鋼CF8M | 碳鋼WCB |
密封圈 | 聚四氟乙烯PTFE | 聚四氟乙烯PTFE |
閥蓋 | 不銹鋼CF8M | 碳鋼WCB |
球體 | 不銹鋼SS316 | 不銹鋼SS304 |
閥桿 | 不銹鋼SS316 | 不銹鋼SS316 |
螺母 | 不銹鋼SS304 | FCD45 |
墊圈 | 不銹鋼SS304 | FCD45 |
手柄套 | 塑料 | 塑料 |
手柄 | 不銹鋼SS304 | 不銹鋼SS304 |
閥桿螺母 | 不銹鋼SS304 | B7 |
填料壓蓋螺母 | 不銹鋼SS304 | 不銹鋼SS304 |
填料 | 聚四氟乙烯PTFE | 聚四氟乙烯PTFE |
止推墊圈 | 聚四氟乙烯PTFE | 聚四氟乙烯PTFE |
螺栓 | 不銹鋼SS304 | 不銹鋼SS304 |

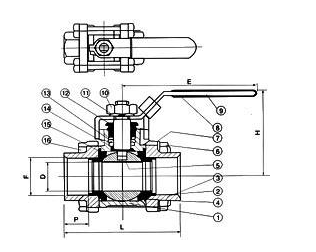

Q61F承插焊球閥結構圖:
訂貨流程：
