螺紋止回閥產品簡述:
螺紋止回閥是由硅溶膠精密鑄造閥體。結構合理、造型美觀。閥座采用彈性密封結構,啟閉輕松密封可靠。絲扣止回閥用來防止管路中的介質倒流。適用介質為:水、油品、蒸汽、酸性介質等。
螺紋止回閥產品應用:
螺紋止回閥嚴格按GB12236標準設計制造,銷軸與閥瓣連接采用內裝式結構,性能優良,密封更可靠。螺紋止回閥的功能是用來防止管路中的介質倒流。啟閉件靠流動介質的力量自行開啟或關閉。止回閥只用于介質單向流動的管路上,阻止介質回流,以防發生事

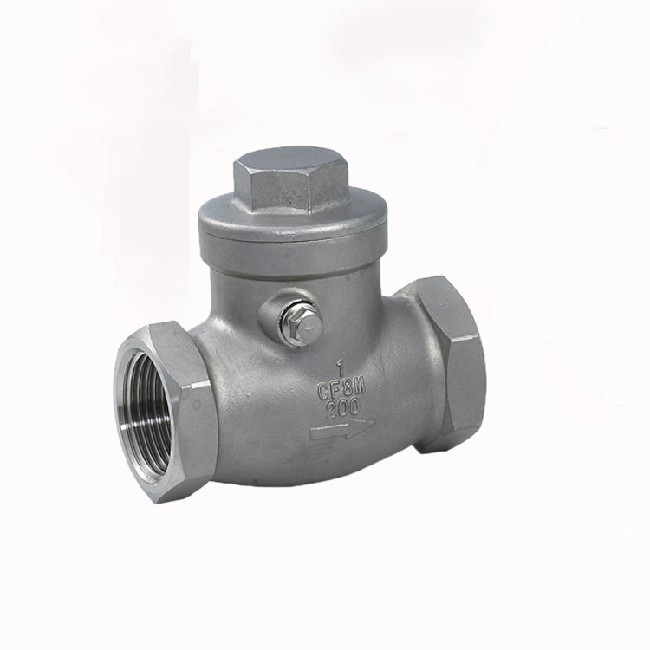

內螺紋旋啟式止回閥產品概述:
H14W內螺紋旋啟式止回閥選用于公稱壓力PN1.6~6.4MPa,工作溫度-29~550℃的石油、化工、火力電站等各種工況的管路上。適用介質為:水、油品、蒸汽等。
性能規范
公稱壓力 | PN | 1.6, 2.5, 4.0, 6.4 | MPa |
強度試驗壓力 | PT | 2.4, 3.8, 6.0, 7.6 | |
低壓氣密封試驗壓力 | 0.6 | ||
高壓氣密封試驗壓力 | 2.0, 3.0, 4.8, 7.6 | ||
適用介質 | H14W-(16-64)C | H14W-(16-64)P | H14W-(16-64)R |
水、油品、汽 | 硝酸類 | 醋酸類 | |
適用溫度 | -40~180 |
主要零件材料
序號NO. | 零件名稱 | 材質 |
1 | 閥體 | 不銹鋼CF8M/CF8 |
2 | 閥蓋 | 不銹鋼CF8M/CF8 |
3 | 搖桿插銷 | 不銹鋼316/304 |
4 | 閥瓣 | 不銹鋼CF8M/CF8 |
5 | 螺塞 | 不銹鋼316/304 |
6 | 螺塞墊片 | 聚四氟乙烯PTFE |
主要連接尺寸及重量
SIZE | 1/2" | 3/4" | 1" | 11/4" | 11/2" | 2" | 21/2" | 3" |
A | 15 | 20 | 25 | 32 | 40 | 50 | 65 | 80 |
H | 42 | 51 | 60 | 67 | 75 | 81 | 93 | 104 |
L | 65 | 80 | 90 | 105 | 120 | 140 | 180 | 200 |
重量WT(kg) | 310 | 445 | 680 | 1040 | 1490 | 2020 |

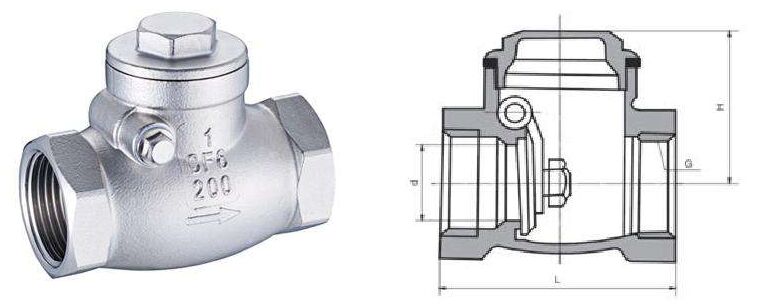

內螺紋旋啟式止回閥結構圖:
訂貨流程:
1、客戶采購清單傳真到0577-8868 8270或來電咨詢0577-8588 8060/8061/8062/8063或發郵箱rtv@zjrtfm.com
2、收到客戶采購清單,為客戶提供閥門型號選型與報價(價格清單).
3、具體商定:交貨期、特殊要求等事宜.
訂貨須知:
1、 客戶如對產品有特殊要求,須在訂貨合同中提供以下說明:
a.結構長度;
b.連接形式;
c.公稱直徑;
d.產品使用介質及溫度、壓力范圍;
e.試驗、檢驗標準及其他要求。
2、 本廠可根據客戶特定要求配置各類驅動裝置。
3、 如由客戶提供確定的閥門類型和型號時,客戶應正確說明其型號的含義和要求,在供需雙方理解一致的條件下簽訂合同。
4、 期貨、訂貨的客戶請先來電函詳細告訴所需的閥門型號、規格、數量以及交貨時間、地點。并預付合同總額的30%貨款,供方即備料
