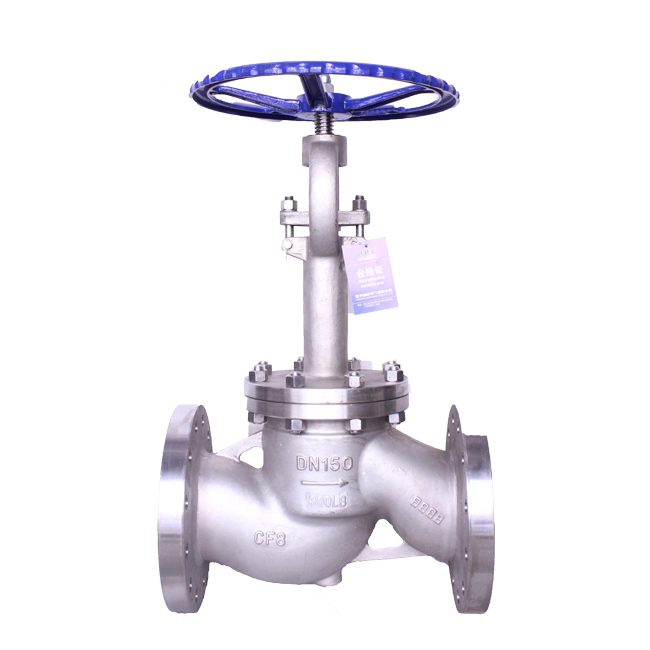

低溫截止閥產品簡述:
低溫截止閥主要用于液氧(液氮、液氬)等低溫液體貯運設備的管理系統,具有開關靈活、密封可靠、耐壓等特點, 超低溫長軸截止閥適用液氧、液氮、液氬、液化t然氣、液態二氧化碳、乙烯、丙烯、丙烷等介質。
DJ41低溫截止閥產品概述:
設計與制造標準:
●設計與制造:BS1873 API602 GB12233
●法蘭尺寸:ANSIB16.5 JB/T79 GB9113
●壓力溫度:ANSIB16.34
●結構長度:ANSIB16.10 BS1873 GB12221
●對焊連接尺寸:ANSIB16.25
●檢驗與實驗:API598 GB/T7749
安裝尺寸及重量:
ANSI 150Lb | ||||||||||||
NPS | 1/2 | 3/4 | 1 | 11/4 | 11/2 | 2 | ||||||
L | 108 | 117 | 127 | - | 165 | 203 | ||||||
L1 | 92 | 111 | 120 | - | 172 | 200 | ||||||
H | 370 | 370 | 410 | - | 475 | 545 | ||||||
D0 | 125 | 125 | 160 | - | 180 | 200 | ||||||
Wt | 7.4 | 8.8 | 11.1 | - | 20.5 | 23.6 | ||||||
Wt1 | 7.2 | 9.5 | 13.5 | - | 19.8 | 29 | ||||||
GB 1.6MPa | ||||||||||||
DN | 10 | 15 | 20 | 25 | 32 | 40 | 50 | 65 | 80 | 100 | 150 | 200 |
L | 130 | 130 | 150 | 160 | 190 | 200 | 230 | 290 | 310 | 350 | 480 | 600 |
H | 320 | 325 | 350 | 410 | 420 | 470 | 500 | 550 | 590 | 650 | 820 | 920 |
D0 | 120 | 120 | 160 | 160 | 160 | 200 | 240 | 240 | 320 | 320 | 360 | 400 |
Wt | 4 | 5 | 10 | 11 | 12 | 20 | 29 | 32 | 46 | 58 | 101 | 190 |
ANSI 300Lb | ||||||||||||
NPS | 1/2 | 3/4 | 1 | 11/4 | 11/2 | 2 | ||||||
L | 152 | 178 | 203 | - | 229 | 267 | ||||||
L1 | 92 | 111 | 120 | - | 172 | 200 | ||||||
H | 370 | 370 | 410 | - | 475 | 545 | ||||||
D0 | 125 | 125 | 160 | - | 180 | 200 | ||||||
Wt | 8.4 | 9.5 | 11.8 | - | 22.1 | 26 | ||||||
Wt1 | 7.2 | 9.5 | 13.5 | - | 19.8 | 29 | ||||||
GB 2.5MPa | ||||||||||||
DN | 10 | 15 | 20 | 25 | 32 | 40 | 50 | 65 | 80 | 100 | 150 | 200 |
L | 130 | 130 | 150 | 160 | 190 | 200 | 230 | 290 | 310 | 350 | 480 | 600 |
H | 340 | 345 | 360 | 430 | 440 | 490 | 520 | 570 | 620 | 680 | 850 | 950 |
D0 | 120 | 120 | 160 | 160 | 160 | 200 | 240 | 280 | 320 | 360 | 400 | 400 |
Wt | 4 | 5 | 10 | 11 | 12 | 21 | 30 | 32 | 50 | 60 | 125 | 194 |
設計與制造標準:
●設計與制造:BS1873 API602 GB12233
●法蘭尺寸:ANSIB16.5 JB/T79 GB9113
●壓力溫度:ANSIB16.34
●結構長度:ANSIB16.10 BS1873 GB12221
●對焊連接尺寸:ANSIB16.25
●檢驗與實驗:API598 GB/T7749
安裝尺寸及重量:
ANSI 300Lb | ||||||||||||
NPS | 1/2 | 3/4 | 1 | 11/4 | 11/2 | 2 | ||||||
L | 152 | 178 | 203 | - | 229 | 267 | ||||||
L1 | 92 | 111 | 120 | - | 172 | 200 | ||||||
H | 370 | 370 | 410 | - | 475 | 545 | ||||||
D0 | 125 | 125 | 160 | - | 180 | 200 | ||||||
Wt | 8.4 | 9.5 | 11.8 | - | 22.1 | 26 | ||||||
Wt1 | 7.2 | 9.5 | 13.5 | - | 19.8 | 29 | ||||||
GB 4.0MPa | ||||||||||||
DN | 10 | 15 | 20 | 25 | 32 | 40 | 50 | 65 | 80 | 100 | 150 | 200 |
L | 130 | 130 | 150 | 160 | 190 | 200 | 230 | 290 | 310 | 350 | 480 | 600 |
H | 340 | 345 | 360 | 430 | 440 | 490 | 520 | 570 | 620 | 680 | 850 | 950 |
D0 | 120 | 120 | 160 | 160 | 160 | 200 | 240 | 280 | 320 | 360 | 400 | 400 |
Wt | 5 | 6 | 10 | 11 | 12 | 21 | 30 | 32 | 50 | 60 | 134 | 195 |
ANSI 600Lb | ||||||||||||
NPS | 1/2 | 3/4 | 1 | 11/4 | 11/2 | 2 | ||||||
L | 165 | 190 | 216 | - | 241 | 292 | ||||||
L1 | 92 | 111 | 120 | - | 172 | 200 | ||||||
H | 370 | 370 | 410 | - | 475 | 545 | ||||||
D0 | 125 | 125 | 160 | - | 180 | 200 | ||||||
Wt | 9.4 | 10.2 | 13.5 | - | 24.6 | 28.8 | ||||||
Wt1 | 7.2 | 9.5 | 13.5 | - | 19.8 | 29 |

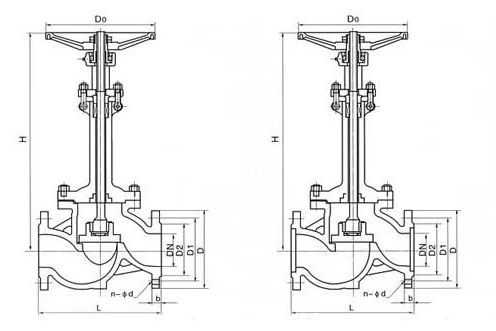

DJ41Y鍛鋼低溫截止閥結構圖:
訂貨流程:
1、客戶采購清單傳真到0577-8868 8270或來電咨詢0577-8588 8060/8061/8062/8063或發郵箱rtv@zjrtfm.com
2、收到客戶采購清單,為客戶提供閥門型號選型與報價(價格清單).
3、具體商定:交貨期、特殊要求等事宜.
訂貨須知:
1、 客戶如對產品有特殊要求,須在訂貨合同中提供以下說明:
a.結構長度;
b.連接形式;
c.公稱直徑;
d.產品使用介質及溫度、壓力范圍;
e.試驗、檢驗標準及其他要求。
2、 本廠可根據客戶特定要求配置各類驅動裝置。
3、 如由客戶提供確定的閥門類型和型號時,客戶應正確說明其型號的含義和要求,在供需雙方理解一致的條件下簽訂合同。
4、 期貨、訂貨的客戶請先來電函詳細告訴所需的閥門型號、規格、數量以及交貨時間、地點。并預付合同總額的30%貨款,供方即備料
