日標截止閥產品簡述:
日標截止閥適用于工作溫度-29~550℃的石油、化工、制藥、化肥、電力行業等各種工況的管路上,切斷或接通管路介質。日標截止閥驅動方式有手動、齒輪傳動、電動、氣動等,閥座密封面材料為硬質合金,壓力級10K/20K。
日標截止閥產品詳細介紹:
日標截止閥的啟閉件是塞形的閥瓣,密封面呈平面或錐面,閥瓣沿流體的中心線作直線運動。閥桿的運動形式,有升降桿式(閥桿升降,手輪不升降),也有升降旋轉桿式(手輪與閥桿一起旋轉升降,螺母設在閥體上)。截止閥只適用于全開和全關,不允許作調節和節流。
設計與制造 | 結構長度 | 法蘭尺寸 | 壓力-溫度 | 試驗—檢驗 |
JIS B2071 B2081 | JIS B2002 | JIS B2212 B2214 | JIS B2071 B2081 | JISB2003 |
日標截止閥性能規范:
閥體材料 | SCPH2-11 | SCPH-32 | SCS13A | SCS19A | SCS14A | SCS16A | SCPL1 |
適用溫度 | ≤425 | ≤540 | ≤275 | ≤200 | ≤275 | ≤200 | -45-150 |
適用介質 | 水、蒸汽、油品 | 硝酸類 | 醋酸類 | 氨氣液氨 |
不銹鋼日標截止閥規格主要尺寸:
10K | |||||||||
DN | in | L | D | D1 | D2 | b | n-?d | H | Do |
50 | 2 | 203 | 155 | 120 | 100 | 16 | 4-?19 | 360 | 200 |
65 | 21/2 | 216 | 175 | 140 | 120 | 18 | 4-?19 | 380 | 200 |
80 | 3 | 241 | 185 | 150 | 130 | 18 | 8-?19 | 415 | 250 |
100 | 4 | 292 | 210 | 175 | 155 | 18 | 8-?19 | 465 | 250 |
125 | 5 | 356 | 250 | 210 | 185 | 20 | 8-?23 | 515 | 300 |
150 | 6 | 406 | 280 | 240 | 215 | 22 | 8-?23 | 545 | 350 |
200 | 8 | 495 | 330 | 290 | 265 | 22 | 12-?23 | 675 | 450 |
20K | |||||||||
50 | 2 | 267 | 155 | 120 | 100 | 18 | 8-?19 | 420 | 200 |
65 | 21/2 | 292 | 175 | 140 | 120 | 20 | 8-?19 | 465 | 250 |
80 | 3 | 318 | 200 | 160 | 135 | 22 | 8-?23 | 490 | 300 |
100 | 4 | 356 | 225 | 185 | 160 | 24 | 8-?23 | 590 | 350 |
125 | 5 | 400 | 270 | 225 | 195 | 26 | 8-?25 | 690 | 400 |
150 | 6 | 444 | 305 | 260 | 230 | 28 | 12-?25 | 760 | 450 |
200 | 8 | 559 | 350 | 305 | 275 | 30 | 12-?25 | 1070 | 450 |

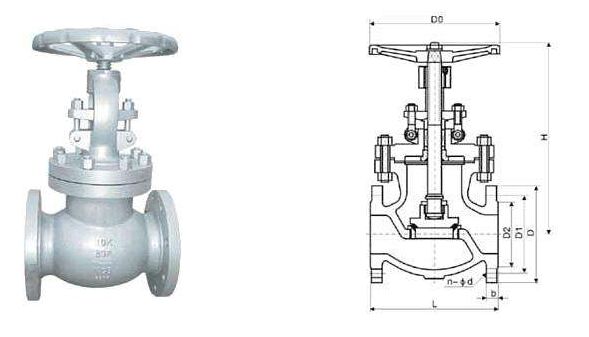

日標截止閥結構圖:
訂貨流程:
1、客戶采購清單傳真到0577-8868 8270或來電咨詢0577-8588 8060/8061/8062/8063或發郵箱rtv@zjrtfm.com
2、收到客戶采購清單,為客戶提供閥門型號選型與報價(價格清單).
3、具體商定:交貨期、特殊要求等事宜.
訂貨須知:
1、 客戶如對產品有特殊要求,須在訂貨合同中提供以下說明:
a.結構長度;
b.連接形式;
c.公稱直徑;
d.產品使用介質及溫度、壓力范圍;
e.試驗、檢驗標準及其他要求。
2、 本廠可根據客戶特定要求配置各類驅動裝置。
3、 如由客戶提供確定的閥門類型和型號時,客戶應正確說明其型號的含義和要求,在供需雙方理解一致的條件下簽訂合同。
4、 期貨、訂貨的客戶請先來電函詳細告訴所需的閥門型號、規格、數量以及交貨時間、地點。并預付合同總額的30%貨款,供方即備料生產。
