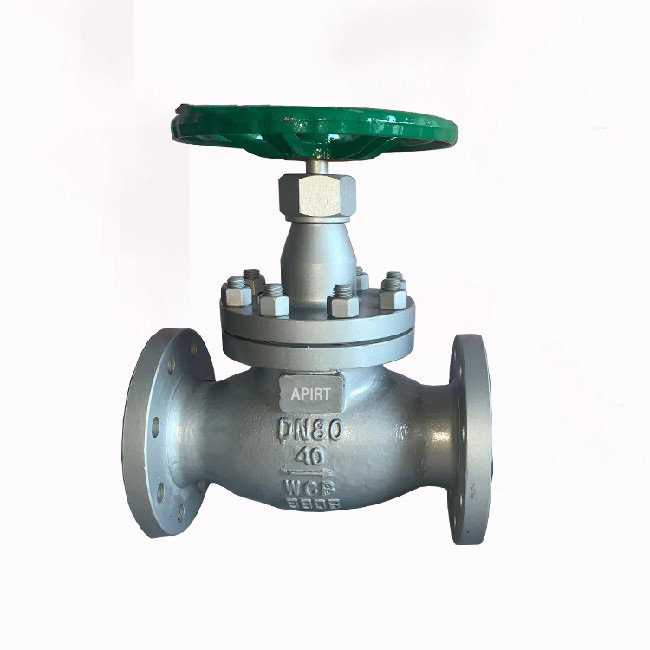

液化氣截止閥產品概述:
J41N液化氣截止閥采用彈性成型聚四氟乙烯為填料,填料密封性能隨介質壓力上升而增強,并具備倒密封功能,適用于高中壓燃氣輸送管路。
主要零件材料:
閥體 | 閥桿、閥瓣 | 密封面 | 填料 |
碳鋼 | 不銹鋼 | 不銹鋼和101 | 聚四氟乙烯 |
尼龍 |
性能規范:
公稱壓力PN | JIS10K | JIS20K | MPa | |
1.6 | 2.5 | 4.0 | ||
殼體試驗壓力PN | 2.4 | 3.75 | 6.0 | |
高壓密封試驗壓力 | 1.76 | 2.75 | 4.4 | |
適用介質 | 液化氣、t然氣等 | |||
適用溫度 | -40∽+80℃ | |||
法蘭連接標準 | JB/T 79-94 |
主要外型尺寸和連接尺寸: 單位:mm
PN | DN | L | H | D | D1 | D2 | b | f | Z-φd | D0 |
15 | 130 | 207 | 95 | 65 | 45 | 16 | 2 | 4-14 | 120 | |
20 | 150 | 217 | 105 | 75 | 55 | 16 | 2 | 4-14 | 140 | |
25 | 160 | 219 | 115 | 85 | 65 | 16 | 2 | 4-14 | 160 | |
32 | 190 | 280 | 135 | 100 | 78 | 18 | 2 | 4-18 | 180 | |
2.5MPa | 40 | 200 | 330 | 145 | 110 | 85 | 18 | 3 | 4-18 | 200 |
4.0MPa | 50 | 230 | 350 | 160 | 125 | 100 | 20 | 3 | 4-18 | 240 |
10K | 65 | 290 | 400 | 180 | 145 | 120 | 22 | 3 | 8-18 | 280 |
20K | 80 | 310 | 430 | 195 | 160 | 135 | 22 | 3 | 8-18 | 320 |
100 | 350 | 465 | 230 | 190 | 160 | 24 | 3 | 8-23 | 360 | |
125 | 400 | 502 | 270 | 220 | 188 | 28 | 3 | 8-25 | 400 | |
150 | 480 | 560 | 300 | 250 | 218 | 30 | 3 | 8-25 | 440 | |
200 | 600 | 580 | 360 | 310 | 278 | 34 | 4 | 12-25 | 480 |

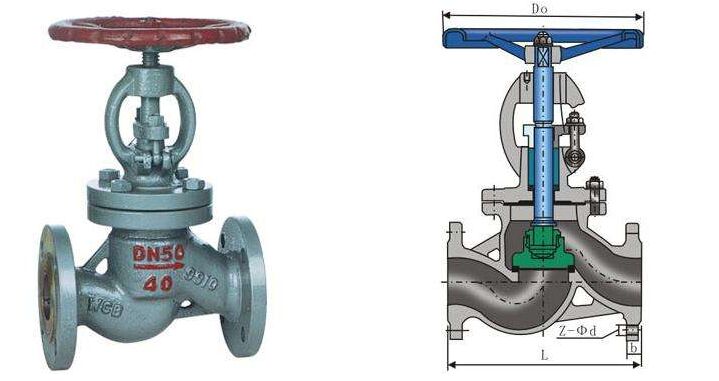

液化氣截止閥結構圖:
訂貨流程:
1、客戶采購清單傳真到0577-8868 8270或來電咨詢0577-8588 8060/8061/8062/8063或發郵箱rtv@zjrtfm.com
2、收到客戶采購清單,為客戶提供閥門型號選型與報價(價格清單).
3、具體商定:交貨期、特殊要求等事宜.
訂貨須知:
1、 客戶如對產品有特殊要求,須在訂貨合同中提供以下說明:
a.結構長度;
b.連接形式;
c.公稱直徑;
d.產品使用介質及溫度、壓力范圍;
e.試驗、檢驗標準及其他要求。
2、 本廠可根據客戶特定要求配置各類驅動裝置。
3、 如由客戶提供確定的閥門類型和型號時,客戶應正確說明其型號的含義和要求,在供需雙方理解一致的條件下簽訂合同。
4、 期貨、訂貨的客戶請先來電函詳細告訴所需的閥門型號、規格、數量以及交貨時間、地點。并預付合同總額的30%貨款,供方即備料
