三片式焊接球閥產品概述:
焊接球閥在各個領域使用都非常廣泛,其優良的品質和性能的穩定性是普通鑄鋼球閥所不能達到的,全焊接球閥使用壽命遠遠大于鑄鋼球閥,全焊接球閥廣泛應用于城市燃氣、城市供熱、石油化工、造船、鋼鐵、調壓站、發電廠等各類管道設備上。
焊接球閥產品特點:
焊接球閥閥體鑄造采用精鑄的工藝,結構合理、造型美觀。焊接球閥采用彈性密封結構,密封可靠,啟閉輕松。 閥桿采用有倒密封的下裝式結構,閥腔異常升壓時,閥桿不會被沖出。球閥廣泛適用于石油、化工、城市給排水等要求嚴格切斷的工況。驅動方式:手動、電動、氣動可設置90°開關定位機構,根據需要加鎖以防止誤操作。
Q61F三片式焊接球閥產品詳細介紹:
對焊球閥的關閉件是個球體,它是依靠球體繞閥體中心線作90度旋轉來達到開啟、關閉的一種閥門。直通式球閥在管路中主要用來做切斷介質的。結構形式有二片式和三片式,對接焊方式有承插焊、坡口焊、平。對焊球閥是近年來被廣泛采用的一種新型閥門,此閥可水平安裝或垂直安裝。
Q61F三片式對焊球閥產品特征
公稱壓力:1.6-6.4MPa
適用穩定范圍:-20~232℃~350℃
適用介質:水、油、氣及某些腐蝕性液體(W.O.G)
螺紋類型:G.NPT.BSPT.BSP.DI259/2999
Q61F三片式對焊球閥主要連接尺寸及重量 單位:mm
SIZE | 1/4" | 143/8" | 17.51/2" | 3/4" | 1" | 1-1/4" | 1-1/2" | 2" | 2-1/2" | 3" | 4" |
D | 11.6 | 12.7 | 15 | 20 | 25 | 32 | 38 | 50 | 65 | 80 | 100 |
L | 60 | 60 | 70 | 85 | 95 | 110 | 130 | 150 | 190 | 210 | 268 |
H | 50 | 50 | 130 | 130 | 165 | 165 | 190 | 190 | 250 | 250 | 280 |
E | 100 | 100 | 22.7 | 27.5 | 33.5 | 42 | 48.6 | 60.5 | 76.3 | 90 | 106.5 |
Q61F三片式對焊球閥主要零件材料
零件名稱 | 材質 | |
閥體 | 不銹鋼CF8M | 碳鋼WCB |
密封圈 | 聚四氟乙烯PTFE | 聚四氟乙烯PTFE |
閥蓋 | 不銹鋼CF8M | 碳鋼WCB |
球體 | 不銹鋼SS316 | 不銹鋼SS304 |
閥桿 | 不銹鋼SS316 | 不銹鋼SS316 |
螺母 | 不銹鋼SS304 | 不銹鋼SS304 |
墊圈 | 不銹鋼SS304 | 不銹鋼SS304 |
手柄套 | 塑料 | 塑料 |
手柄 | 不銹鋼SS304 | 不銹鋼SS304 |
閥桿螺母 | 不銹鋼SS304 | 不銹鋼SS304 |
填料壓蓋螺母 | 不銹鋼SS304 | 不銹鋼SS304 |
填料 | 聚四氟乙烯PTFE | 聚四氟乙烯PTFE |
止推墊圈 | 聚四氟乙烯PTFE | 聚四氟乙烯PTFE |
螺栓 | 不銹鋼SS304 | 不銹鋼SS304 |

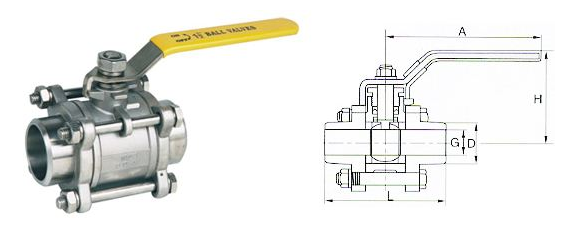

Q61F對焊球閥結構圖:
訂貨流程:
1、客戶采購清單傳真到0577-8868 8270或來電咨詢0577-8588 8060/8061/8062/8063或發郵箱rtv@zjrtfm.com
2、收到客戶采購清單,為客戶提供閥門型號選型與報價(價格清單).
3、具體商定:交貨期、特殊要求等事宜.
訂貨須知:
1、 客戶如對產品有特殊要求,須在訂貨合同中提供以下說明:
a.結構長度;
b.連接形式;
c.公稱直徑;
d.產品使用介質及溫度、壓力范圍;
e.試驗、檢驗標準及其他要求。
2、 本廠可根據客戶特定要求配置各類驅動裝置。
3、 如由客戶提供確定的閥門類型和型號時,客戶應正確說明其型號的含義和要求,在供需雙方理解一致的條件下簽訂合同。
4、 期貨、訂貨的客戶請先來電函詳細告訴所需的閥門型號、規格、數量以及交貨時間、地點。并預付合同總額的30%貨款,供方即備料
