T型管道過濾器適用于蒸汽、空氣、煤油、水等配管上排除銹渣及異物保護閥門及設備。
流通快速,故壓力損失小,抗污性強。排渣方便。A型表示角式.B表示直通式。
主要性能規范
Type | Nomiaal Pressure(MPa) | WorkingTempoature(℃) | Filter Net Eye Number | Applicable media |
TG—A | 2.0 | 300 | 20—150 | Steam.Air.Water,Oil |
YG—B | 5.0 | 425 | 20—150 | 蒸汽、空氣、水、油 |
技術參數表
型號 | | (DN) | (mm) | ||
L1 | L2 | C | |||
TG—A型 | Flange | 50 | 277 | 128 | 457 |
65 | 316 | 146 | 530 | ||
80 | 337 | 156 | 568 | ||
100 | 388 | 181 | 648 | ||
150 | 491 | 232 | 842 | ||
200 | 591 | 280 | 1031 | ||
250 | 668 | 318 | 1169 | ||
300 | 768 | 368 | 1370 | ||
TG—A型 | Flange | 50 | 292 | 134 | 472 |
65 | 331 | 152 | 545 | ||
80 | 360 | 165 | 591 | ||
100 | 416 | 191 | 676 | ||
150 | 521 | 241 | 871 | ||
200 | 621 | 289 | 1062 | ||
250 | 716 | 333 | 1216 | ||
300 | 821 | 384 | 1421 |
型號 | 連接方式 | (DN) | mm | W(in) | ||
L1 | L2 | C | ||||
TG—B型 | Flange | 50 | 250 | 149 | 281 | RC1/2? |
65 | 292 | 170 | 325 | RC1/2? | ||
80 | 312 | 181 | 352 | RC1/2? | ||
100 | 362 | 267 | 412 | RC3/4? | ||
150 | 464 | 260 | 539 | RC3/4? | ||
200 | 500 | 311 | 660 | RC3/4? | ||
250 | 600 | 351 | 761 | RC3/4? | ||
300 | 736 | 400 | 886 | RC3/4? | ||
TG—B型 | Flange | 50 | 268 | 158 | 298 | RC1/2? |
65 | 304 | 179 | 337 | RC1/2? | ||
80 | 330 | 196 | 370 | RC1/2? | ||
100 | 382 | 225 | 432 | RC3/4? | ||
150 | 482 | 280 | 557 | RC3/4? | ||
200 | 578 | 332.5 | 678 | RC3/4? | ||
250 | 666 | 383 | 791 | RC3/4? | ||
300 | 768 | 437 | 918 | RC3/4? |

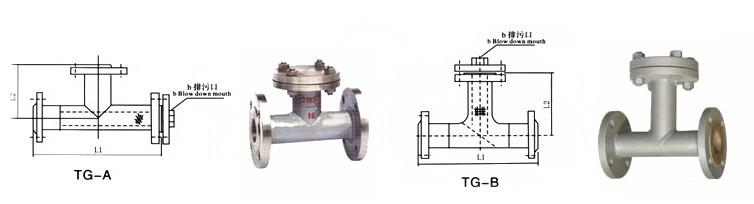

T型管道過濾器結構圖:
訂貨流程:
1、客戶采購清單傳真到0577-8868 8270或來電咨詢0577-8588 8060/8061/8062/8063或發郵箱rtv@zjrtfm.com
2、收到客戶采購清單,為客戶提供閥門型號選型與報價(價格清單).
3、具體商定:交貨期、特殊要求等事宜.
訂貨須知:
1、 客戶如對產品有特殊要求,須在訂貨合同中提供以下說明:
a.結構長度;
b.連接形式;
c.公稱直徑;
d.產品使用介質及溫度、壓力范圍;
e.試驗、檢驗標準及其他要求。
2、 本廠可根據客戶特定要求配置各類驅動裝置。
3、 如由客戶提供確定的閥門類型和型號時,客戶應正確說明其型號的含義和要求,在供需雙方理解一致的條件下簽訂合同。
4、 期貨、訂貨的客戶請先來電函詳細告訴所需的閥門型號、規格、數量以及交貨時間、地點。并預付合同總額的30%貨款,供方即備料
