【日標球閥】RTV品牌閥門,瑞通閥門全方面介紹【日標球閥】相關標準、選型、作用、結構圖、規格型號;外形尺寸、工作原理、產品說明書、安裝維護及產品示意圖;為廣大用戶提供品質高、高性能、高標準、高壽命、價格優惠的系列日標球閥。
日標球閥產品概述:
日標球閥采用分體式結構設計,密封性能好,不受安裝方向的限制,介質的流向可任意;球體與球體之間帶防靜電裝置;閥桿防爆出設計;自動壓緊填料設計,流體阻力??;日標球閥本身結構緊湊,密封可靠,結構簡單,維修方便,密封面與球面常在閉合狀態,不易被介質沖蝕,易于操作和維修,適用于水、溶劑、酸和t然氣等一般工作介質,日標球閥而且還適用于工作條件惡劣的介質,如氧氣、過氧化氫、甲烷和乙烯等,在各行業得到廣泛的應用。
日標球閥設計標準:
APPLECABLE STANDARDS:
防爆中軸/全流Blow-out Proof stem/Full port
設計和制造標準按照Design: ASME B16.34,API608;
結構長度按照face toface : JIS B2002;
法蘭端尺寸按照End Flange:JIS B2220;
檢驗和測試按照Test: JIS B2003;
防火設計測試Fire Safe:API607 4th1993;
采用ISO5211直接安裝執行器的平臺設計
主體材料: | 不銹鋼,碳鋼 | 適用溫度: | -16-150 ℃ |
壓力范圍: | 5K-63K Mpa | 適用介質: | 水,油品, |
公稱通徑: | 15A-350A mm | 連接形式: | 法蘭 |
產品型號: | Q41F-10K Q41F-20K Q41F-63K |

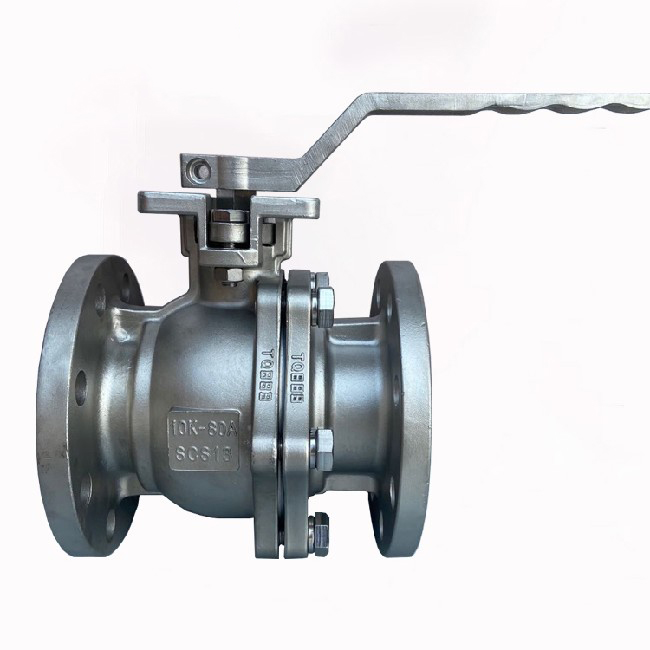

【日標不銹鋼球閥】基本說明
產品名稱:(JIS VALVE)
型號: Q41F-10K
規格: DN15-DN350
JIS VALVE Q41F-10K
日標不銹鋼球閥執行標準:
1.設計和制造: JIS B2002-1987.
2.檢驗和試驗:JIS B2003-1994.
3 .法蘭連接: JIS B2220-2004.
【日標不銹鋼球閥】優點
1. 流體阻力小,其阻力系數與同長度的管段相等。
2. 結構簡單、體積小、重量輕。
3. 緊密可靠,球閥的密封面材料廣泛使用塑料、密封性好,在真空系統中也已廣泛使用。
4. 操作方便,開閉迅速,從全開到全關只要旋轉90°,便于遠距離的控制。
5. 維修方便,球閥結構簡單,密封圈一般都是活動的,拆卸更換都比較方便。
6. 在全開或全閉時,球體和閥座的密封面與介質隔離,介質通過時,不會引起閥門密封面的侵蝕。
7. 適用范圍廣,通徑從小到幾毫米,大到幾米,從高真空到高壓力都可應用。
【日標不銹鋼球閥】分類
球閥按結構形式可分:
一、浮動球球閥
球閥的球體是浮動的,在介質壓力作用下,球體能產生一定的位移并緊壓在出口端的密封面上,保證出口端密封。
浮動球球閥的結構簡單,密封性好,但球體承受工作介質的載荷全部傳給了出口密封圈,因此要考慮密封圈材料能否經受得住球體介質的工作載荷。這種結構,廣泛用于中低壓球閥。
二、固定球球閥球體是固定的,受壓后不產生移動。固定球球閥都帶有浮動閥座,受介質壓力后,閥座產生移動,使密封圈緊壓在球體上,以保證密封。通常在與球體的上、下軸上裝有軸承,操作扭距小,適用于高壓和大口徑的閥門球閥的。
三、彈性球球閥
閥的球體是彈性的。球體和閥座密封圈都采用金屬材料制造,密封比壓很大,依靠介質本身的壓力已達不到密封的要求,必須施加外力。這種閥門適用于高溫高壓介質球。
【日標不銹鋼球閥】工作原理
A、開啟過程
1在關閉位置,球體受閥桿的[wiki]機械[/wiki]施壓作用,緊壓在閥座上。
2當逆時針轉動手輪時,閥桿則反向運動,其底部角形平面使球體脫開閥座。
3閥桿繼續提升,并與閥桿螺旋槽內的導銷相互作用,使球體開始無摩擦地旋轉。
4直到到全開位置,閥桿提升到位置,球體旋轉到全開位置。
B、關閉過程
1關閉時,順時針旋轉手輪,閥桿開始下降并使球體離開閥座開始旋轉。
2繼續旋轉手輪,閥桿受到嵌于其上螺旋槽內的導銷的作用,使閥桿和球體同時旋轉90°。
3 快要關閉時,球體已在與閥座無接觸的情況下旋轉了90°。
4手輪轉動的zui后幾圈,閥桿底部的角形平面機械地楔向壓迫球體,使其緊密地壓在閥座上,達到完全密封。
【日標不銹鋼球閥】產品特點
1、 啟閉無摩擦。這一功能完全解決了傳統[wiki]閥門[/wiki]因密封面之間相互摩擦而影響密封的問題。
2、 上裝式結構。對裝在管道上的閥門可直接在線檢查與維修,能有x減少裝置停車,降低成本。
3、 單閥座設計。清理了閥門中腔介質因異常升壓而影響使用安全的問題。
4、 低扭矩設計。特殊結構設計的閥桿,只需配一個小手把閥門就能輕松啟閉。
5、 楔形密封結構。閥門是靠閥桿提供的機械力,將球楔壓到閥座上而密封,使閥門的密封性不受管線壓差變化的影響,在各種工況下密封性能都有可靠保證。
6、 密封面的自清潔結構。當球體傾離閥座時,管線中的流體沿球體密封面成360°均勻通過,不僅清理了高速流體對閥座局部的沖刷,也沖走了密封面上的聚積物,達到自清潔的目的。
為了減少球閥的操作扭矩和增加密封的可靠程度,又出現了油封球閥,既在密封面間壓注特制的潤滑油,以形成一層油膜,即增強了密封性,又減少了操作扭矩,更適用高壓大口徑的球閥。
【日標不銹鋼球閥】安裝
1)取掉法蘭端兩邊的保護蓋,在閥完全打開的狀態下進行沖洗清潔。
2)安裝前應按規定的信號(電或氣)進行整機測試(防止因運輸產生振動影響使用性能),合格后方可上線安裝(接線按電動執行機構線路圖)。
3)準備與管道連接前,須沖洗和清理干凈管道中殘存的雜質(這些物質可能會損壞閥座和球)。
4)在安裝期間,請不要用閥的執行機構部分作為起重的吊裝點,以避免損壞執行機構及附件。
5)本類閥應安裝在管道的水平方向或垂直方向。
6)安裝點附近的管道不可有低垂或者承受外力的現象,可以用管道支架或者支撐物來清理管線的偏離。
7)與管道連接后,請用規定的扭矩交叉鎖緊法蘭連接螺栓。
【日標不銹鋼球閥】操作和使用
1)操作前須確認管路和閥已被沖洗過。
2)閥的操作按執行機構輸入信號大小帶動閥桿旋轉完成:正向旋轉1/4圈(90°)時,閥關斷。反向旋轉1/4圈(90°)時,閥開啟。
3)當執行機構方向指示箭頭與管線平行時,閥門為開啟狀態;指示箭頭與管線垂直時,閥門為關閉狀態。
【日標不銹鋼球閥】維修
擁有較長的使用壽命和免維修期,將依賴以下幾個因素:正常的工作條件、保持和諧的溫度/壓力比,以及合理的腐蝕數據
注意:
●球閥在關閉狀態下,閥體內部依舊存在受壓流體
●維修前,解除管線壓力并使閥門處于打開位置
●維修前,斷開電源或氣源
●維修前,將執行機構與支架脫離
●必須先查明球閥上、下游管道確已卸除壓力后,才能進行拆卸分解操作
●分解及再裝配時必須小心防止損傷零件的密封面,特別是非金屬零件,取出O 型圈時宜使用專用工具
●裝配時法蘭上的螺栓必須對稱、逐步、均勻地擰緊
●清洗劑應與球閥中的橡膠件、塑料件、金屬件及工作介質(例如燃氣)等均相容。工作介質為燃氣時,可用汽油(GB484-89)清洗金屬零件。非金屬零件用純凈水或酒精清洗
●分解下來的單個零件可以用浸洗方式清洗。尚留有未分解下來的非金屬件的金屬件可采用干凈的細潔的浸漬有清洗劑的綢布(為避免纖維脫落粘附在零件上)擦洗。清洗時須去除一切粘附在壁面上的油脂、污垢、積膠、灰塵等
●非金屬零件清洗后應立即從清洗劑中取出,不得長時間浸泡
●清洗后需待被洗壁面清洗劑揮發后(可用未浸清洗劑的綢布擦)進行裝配,但不得長時間擱置,否則會生銹、被灰塵污染
●新零件在裝配前也需清洗干凈
●使用潤滑脂潤滑。潤滑脂應與球閥金屬材料、橡膠件、塑料件及工作介質均相容。工作介質為燃氣時,可用例如特221 潤滑脂。在密封件安裝槽的表面上涂一薄層潤滑脂,在橡膠密封件上涂一薄層潤滑脂,閥桿的密封面及摩擦面上涂一薄層潤滑脂
●裝配時應不允許有金屬碎屑、纖維、油脂(規定使用的除外)灰塵及其它雜質、異物等污染、粘附或停留在零件表面上或進入內腔
1)、填料處得再鎖緊
若填料處有微泄發生,須再鎖緊閥桿螺母。
注意:不要鎖太緊,通常再鎖1/4圈~1圈,泄露即會停止。
2)、更換閥座和密封件
A)、拆卸
使閥處于半開位置,沖洗、清理閥體內外可能存在的危險物質。
關閉球閥,拆掉兩邊法蘭上的連接螺栓和螺母,然后將閥由管線上完全移除。
依序拆卸驅動裝置-執行機構、連接支架、防松墊圈、閥桿螺母、蝶形彈片、格南、耐磨片、閥桿填料。
拆卸體蓋連接螺栓和螺母,將閥蓋與閥體分離,并拿掉閥蓋墊圈。
確認閥球在“關斷”位置,這可以將其較容易的從閥體拿出,隨后取出閥座。
由閥體中孔向下輕推閥桿直到完全取出,然后取出O型圈及閥桿下填料。
注意:請謹慎操作,以避免擦傷閥桿表面及閥體填料函密封部位。
B)、重新組裝
清洗和檢查拆下零件,強烈推薦用備用零件包更換其閥座及閥蓋墊圈等密封件。
按拆卸的相反順序進行組裝。
用規定的扭矩,交叉鎖緊法蘭連接螺栓。
用規定的扭矩,鎖緊閥桿螺母。
安裝執行機構后,輸入相應的信號通過旋轉閥桿帶動閥芯旋轉,使閥門到打開和關閉位置。
如有可能,請在回裝管道前,按相關標準對閥進行壓力密封測試和性能測試。
1、原理
球閥的啟閉件是個球體,球體繞閥體中心線作旋轉來達到開啟、關閉的一種閥門。
2、適用場所
低壓、小口徑管道上用于截斷水流和改變水流的分配或需快速啟閉的場所。
【日標不銹鋼球閥】技術參數
試驗項目 | 殼體試驗 | 密封試驗 | 上密封試驗 | 氣密封試驗 | |
介質 | 水 | 氣 | |||
單位 | MPa | MPa | MPa | MPa | |
公稱壓力 | 10K | 2.4 | 1.5 | 1.5 | 0.5-0.7 |
20K | 5.8 | 4.0 | 4.0 |
主要零件材料
名稱 | 材料 | ||||||||
閥體 | A216WCB | A352 LCB | A217 WC6 | A217 WC9 | A217C5 | A351 CF8 | A351 CF8M | A351 CF3 | A351 CF3M |
球體 | A182 F6 | A182 F304 | |||||||
閥桿 | A182 F6 | A182 F304 | A182 F316 | A182 F304L | A182 F316L | ||||
手柄 | KTH350-10 | ||||||||
螺柱 | A193-B7 A320-L7 A193-B8 | ||||||||
螺母 | A194-2H A194-7 A194-8 |
主要連接尺寸Z41W-10K/20K
型號 | 規格 (mm) | 尺寸 (mm) | ||||||||
inch | DN | L | D | D1 | D2 | b | z-Φd | H | D0 | |
Q410F/Y-10K Q341F/Y-10K Q641F/Y-10K | 1/2″ | 15 | 108 | 95 | 70 | 52 | 12 | 4-Φ15 | 68 | 115 |
3/4″ | 20 | 117 | 100 | 75 | 58 | 14 | 4-Φ15 | 75 | 130 | |
1″ | 25 | 127 | 125 | 90 | 70 | 14 | 4-Φ19 | 85 | 150 | |
11/4″ | 32 | 140 | 135 | 100 | 80 | 16 | 4-Φ19 | 96 | 190 | |
11/2″ | 40 | 165 | 140 | 105 | 85 | 16 | 4-Φ19 | 107 | 230 | |
2″ | 50 | 178 | 155 | 120 | 100 | 16 | 4-Φ19 | 118 | 240 | |
21/2″ | 65 | 190 | 175 | 140 | 120 | 18 | 4-Φ19 | 145 | 280 | |
3″ | 80 | 203 | 185 | 150 | 130 | 18 | 8-Φ19 | 160 | 310 | |
4″ | 100 | 229 | 210 | 175 | 155 | 18 | 8-Φ19 | 185 | 330 | |
5″ | 125 | 356 | 250 | 210 | 185 | 20 | 8-Φ23 | 230 | 600 | |
6″ | 150 | 394 | 280 | 240 | 215 | 22 | 8-Φ23 | 260 | 800 | |
8″ | 200 | 457 | 330 | 290 | 265 | 22 | 12-Φ23 | 310 | 1000 | |
10″ | 250 | 533 | 400 | 355 | 325 | 24 | 12-Φ25 | 350 | 1200 |
主要連接尺寸Z41W-10K/20K
型號 | 規格 (mm) | 尺寸 (mm) | ||||||||
inch | DN | L | D | D1 | D2 | b | z-Φd | H | D0 | |
Q41F/Y-20K Q341F/Y-20K Q641F/Y-20K | 1/2″ | 15 | 140 | 95 | 70 | 52 | 14 | 4-Φ15 | 72 | 115 |
3/4″ | 20 | 152 | 100 | 75 | 58 | 16 | 4-Φ15 | 75 | 130 | |
1″ | 25 | 165 | 125 | 90 | 70 | 16 | 4-Φ19 | 85 | 150 | |
11/4″ | 32 | 178 | 135 | 100 | 80 | 18 | 4-Φ19 | 95 | 190 | |
11/2″ | 40 | 190 | 140 | 105 | 85 | 18 | 4-Φ19 | 110 | 230 | |
2″ | 50 | 216 | 155 | 120 | 100 | 22 | 8-Φ19 | 120 | 240 | |
21/2″ | 65 | 241 | 175 | 140 | 120 | 24 | 4-Φ19 | 150 | 280 | |
3″ | 80 | 283 | 200 | 160 | 135 | 26 | 8-Φ23 | 165 | 310 | |
4″ | 100 | 305 | 225 | 185 | 160 | 28 | 8-Φ23 | 190 | 330 | |
5″ | 125 | 381 | 270 | 225 | 195 | 30 | 8-Φ25 | 240 | 600 | |
6″ | 150 | 403 | 305 | 260 | 230 | 32 | 12-Φ25 | 270 | 800 | |
8″ | 200 | 502 | 350 | 305 | 275 | 34 | 12-Φ25 | 315 | 1000 | |
10″ | 250 | 568 | 430 | 380 | 345 | 34 | 12-Φ27 | 380 | 1200 |
