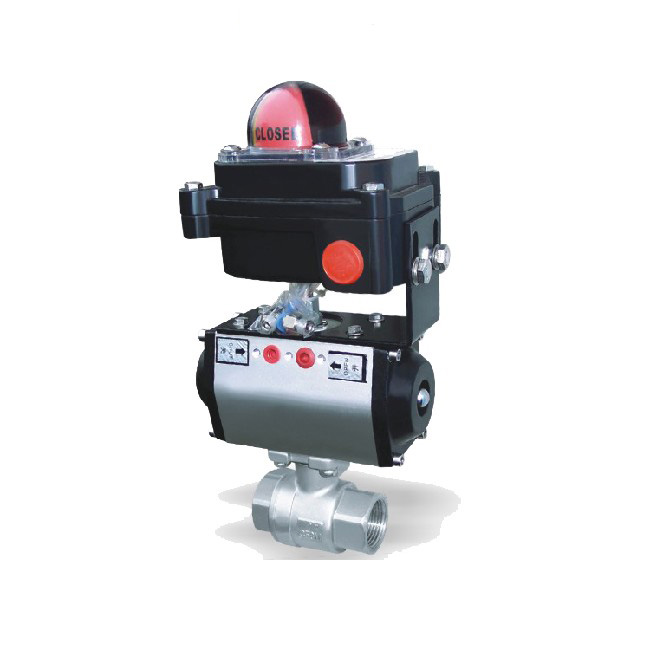

二片式內螺紋氣動球閥產品簡述:
二片式球閥采用精鑄工藝,結構合理、造型美觀。閥座采用彈性密封結構,密封可靠,啟閉輕松。 閥桿采用有倒密封的下裝式結構,閥腔異常升壓時,閥桿不會被沖出。采用二片式分體式結構設計,二片式球閥適用于 PN1.0~12.5MPa,工作溫度 -29~180℃(密封圈為增強聚四氟乙烯)或-29~300℃(密封圈為對位聚苯)的各種管路上,用于截?cái)嗷蚪油ü苈分械慕橘|(zhì),2000WOG二片式球閥選用不同的材質,可分別適用于水、蒸汽、油品、硝酸、醋酸等多種介質。
二片式內螺紋氣動球閥產品區別:
一片式球閥,二片式球閥,三片式球閥根本的區別在閥體結構上。
一片式球閥是縮徑的,由一個塞頭將球體固定,流量比較?。?/span>
二片式球閥是全通徑的,由兩片閥體夾住球體固定的,維修相對復雜,中間的螺絲松緊度很關鍵,關系到是否漏氣。密封性比較好;
三片式球閥跟二片式球閥類似,也是全通徑的,但球體中間多了一個閥體,再由兩邊帶頸法蘭夾住,承受壓力較好,安裝方便,易拆卸維修和清洗。
氣動二片式內螺紋球閥產品概述:
球閥閥體鑄造采用國外引進的新型工藝,結構合理、造型美觀。閥座采用彈性密封結構,密封可靠,啟閉輕松。閥桿采用倒密封的下裝式結構,閥腔異常升壓時,閥桿不會被沖出。
氣動二片式內螺紋球閥工作原理:
氣動二片式球閥是由氣動執行器與二片式球閥組成,利用壓縮空氣作為能源,接受氣動信號或電氣定位器等附件信號進行工作,具有結構簡單、操作方便等優點。提高了使用壽命,氣缸內輸入氣壓后,作用于活塞上產生一定的推力,使齒輪型輸出在活塞推動下,使齒輪輸出軸于旋轉,帶動閥軸轉動,從而使球閥球體在閥內隨著轉動,廣泛應用于生產過程自動控制系統中的調節或開關操作場合。
氣動二片式內螺紋球閥產品特點:
1、二片式氣動球閥由仿意大利AT氣動執行機構和Q11F球閥組成。
2、可選配限位開關,空氣過濾減壓閥、手輪機構,電磁閥。
3、氣動執行器采用鋁合金擠出工藝制作,表面采用硬化處理,外觀美觀,有利于安裝,運輸。
4、采用精密壓鑄工藝制作的鋁合金活塞,保證了雙活塞精準的對稱,并配合質量高的O型環和導向閥,可的供很高的扭矩輸入與氣壓比,雙導軌和活塞設計保證了輸出扭矩的恒定。
5、活塞導向帶采用大接觸面積,自潤滑設計高強度材料保證了低摩擦,正常使用壽命可達100萬次!
6、閥體設計,鑄造均采用臺灣的新型工藝,具有結構合理。能達到氣泡級密封,啟閉力矩小,使用壽命長。
7、閥體與閥桿之間帶防靜電裝置,閥桿防爆出裝置設計,可適用多種惡劣場合選型。造型美觀,質量可靠等優點。
氣動二片式內螺紋球閥主要技術參數:
閥體
閥體形式 | 內螺紋精鑄閥體 |
公稱通徑 | DN6~100mm |
公稱壓力 | PN1.6、2.5、4.0、6.4 MPa;ANSI 150 300 600LB;JIS 10 20 30K |
連接形式 | 管螺紋(G)、錐螺紋(NPT) |
閥蓋形式 | 一體式 |
壓蓋型式 | 壓帽擰緊式 |
密封填料 | V型聚四氟乙烯填料、含浸聚四氟乙烯石棉填料、石棉紡織填料、石墨填料 |
閥內件
閥芯形式 | O型球型閥芯 |
流量特性 | 快開特性 |
執行機構
執行器型號 | GT、SR、ST、AT、AW系列單雙作用氣動執行器 |
供氣壓力 | 0.4~0.7MPa |
氣源接口 | G1/4"、G1/8"、G3/8"、G1/2" |
環境溫度 | -20~+90℃ |
作用形式 | 單作用執行機構:氣關式(B)--失氣時閥位開(FO);氣開式(K)--失氣時閥位關(FC) |
可配附件 | 定位器、電磁閥、空氣過濾減壓器、保位閥、行程開關、閥位傳送器、手輪機構等 |
※注:如需詳細執行器參數,請進入氣動執行器頁面進行查閱。
主要閥體結構圖
三片式氣動球閥(閥體) | 二片式氣動球閥(閥體) |
主要零件材料
1 | 左閥體 | WCB、CF8、CF8M、CF3M |
2 | 閥座 | PEFE、PPL、304、316 |
3 | 球體 | WCB、CF8、CF8M、CF3M |
4 | 密封圈 | PTFE/金屬石墨纏繞墊片 |
5 | 右閥體(中閥體) | WCB、CF8、CF8M、CF3M |
6 | 閥桿 | 2Cr13304、316、316L |
7 | 填料壓蓋 | WCB、CF8、CF8M、CF3M |
主要性能指標
公稱通徑DN(mm) | 6 | 8 | 10 | 15 | 20 | 25 | 32 | 40 | 50 | 65 | 80 | 100 |
允許壓差(MPa) | ≤ 公稱壓力 | |||||||||||
動作范圍 | 0~90° | |||||||||||
泄露量Q | 軟密封為零泄露;金屬密封符合ANSI B16.104 IV級標準 | |||||||||||
基本誤差 | 帶定位器:小于全行程的±2% | |||||||||||
回差 | 帶定位器:小于全行程的2% |
主要性能參數
試驗壓力(Mpa) | 公稱壓力(Mpa) | 壓力級(class) | JIS(K) | |||||||
1.6 | 2.5 | 4.0 | 6.4 | 10.0 | 150 | 300 | 600 | 10K | 20K | |
強度試驗 | 2.4 | 3.8 | 6.0 | 9.6 | 15.0 | 3.1 | 7.8 | 15.3 | 2.4 | 3.8 |
密封試驗 | 1.8 | 2.8 | 4.4 | 7.0 | 11.0 | 2.2 | 5.6 | 11.2 | 1.5 | 2.8 |
氣密試驗 | 0.5~0.7 |
氣動二片式內螺紋球閥主要外形及連接尺寸
公稱通徑 | 內螺紋連接 | |||||
mm | inch | D | L | H | G | A |
10 | 3/8 | 10 | 60 | 157 | 3/8″ | 140 |
15 | 1/2 | 15 | 75 | 168 | 1/2″ | 140 |
20 | 3/4 | 20 | 80 | 170 | 3/4″ | 140 |
25 | 1 | 25 | 90 | 180 | 1″ | 140 |
32 | 11/4 | 32 | 110 | 185 | 11/4″ | 164 |
40 | 11/2 | 38 | 125 | 200 | 11/2″ | 164 |
50 | 2 | 50 | 144 | 210 | 2″ | 190 |
65 | 21/2 | 64 | 186 | 230 | 21/2″ | 210 |
80 | 3 | 78 | 206 | 250 | 3″ | 247 |
100 | 4 | 98 | 240 | 270 | 4″ | 247 |

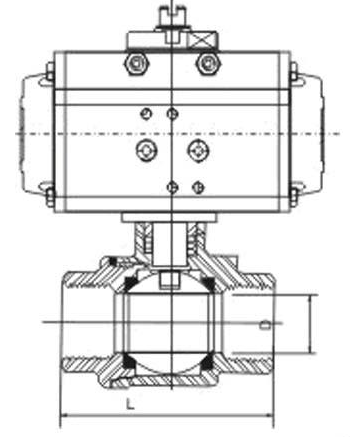

氣動二片式內螺紋球閥結構圖:
訂貨流程:
1、客戶采購清單傳真到0577-8868 8270或來電咨詢0577-8588 8060/8061/8062/8063或發郵箱rtv@zjrtfm.com
2、收到客戶采購清單,為客戶提供閥門型號選型與報價(價格清單).
3、具體商定:交貨期、特殊要求等事宜.
訂貨須知:
1、 客戶如對產品有特殊要求,須在訂貨合同中提供以下說明:
a.結構長度;
b.連接形式;
c.公稱直徑;
d.產品使用介質及溫度、壓力范圍;
e.試驗、檢驗標準及其他要求。
2、 本廠可根據客戶特定要求配置各類驅動裝置。
3、 如由客戶提供確定的閥門類型和型號時,客戶應正確說明其型號的含義和要求,在供需雙方理解一致的條件下簽訂合同。
4、 期貨、訂貨的客戶請先來電函詳細告訴所需的閥門型號、規格、數量以及交貨時間、地點。并預付合同總額的30%貨款,供方即備料
