H61W鍛鋼焊接止回閥產品概述:
鍛鋼止回閥有三種閥蓋設計形式.一種是螺栓式閥蓋,按這種設計形式設計的閥門,其閥體與閥蓋用螺栓螺母連接,纏繞式墊片(316夾柔性石墨制造)密封.客戶有特殊要求時也可采用金屬環連接.第二種設計形式是焊接式閥蓋,按這種設計形式的閥門,其閥體與閥蓋用螺紋連接,全焊密封.客戶有特殊要求時也可采用透焊連接.第三種是壓力自緊式閥蓋,按這種設計形式設計的閥門,其閥體與閥蓋用螺紋連接,內壓自密環密封.

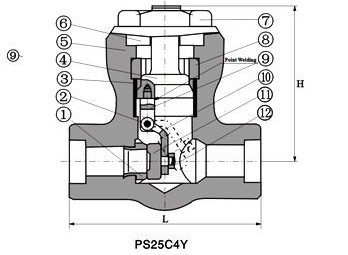

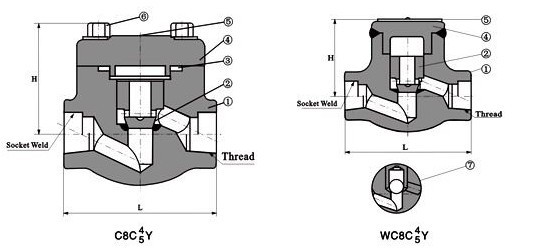

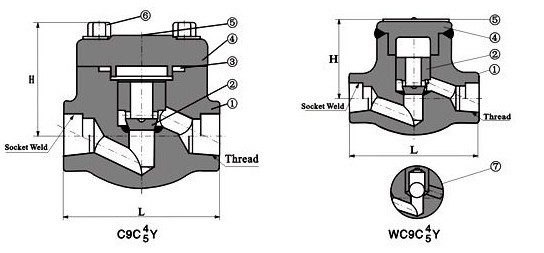

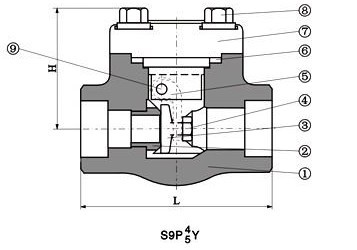

H61W鍛鋼焊接止回閥結構圖:

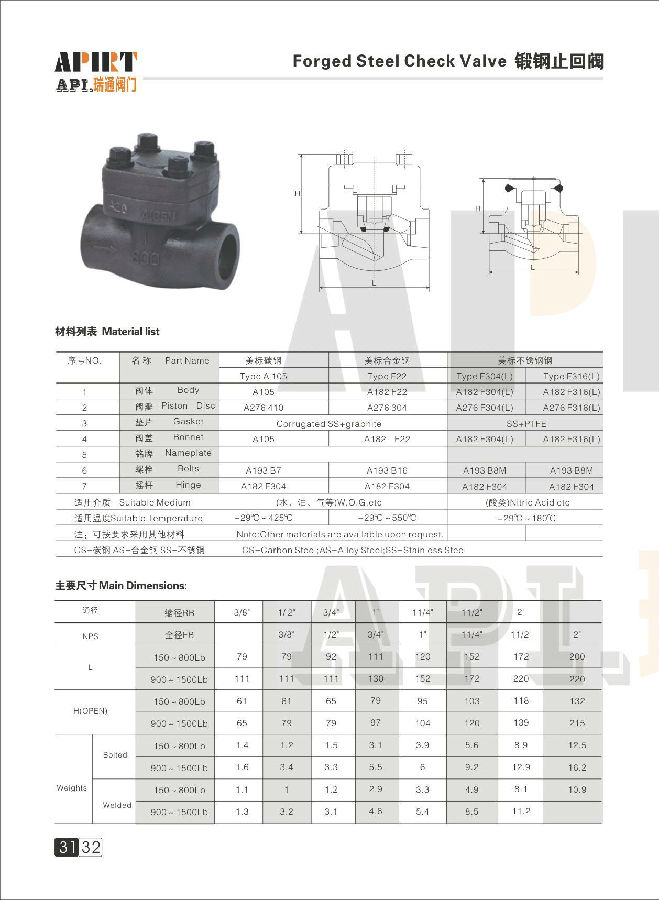

鍛鋼升降止回閥800LB 標準材質明細表 注意:客戶需求的其他材質也可采用。密封面材料配對由客戶指定內件代號決定。 CS=碳鋼;AS=合金鋼;SS=不銹鋼; 尺寸(MM)和重量(KG) 鍛鋼升降止回閥900LB~1500LB 標準材質明細表 注意:客戶需求的其他材質也可采用。密封面材料配對由客戶指定內件代號決定。 CS=碳鋼;AS=合金鋼;SS=不銹鋼; 尺寸(MM)和重量(KG) 鍛鋼旋啟式止回閥800LB、900LB~1500LB 標準材質明細表 注意:客戶需求的其他材質也可采用。密封面材料配對由客戶指定內件代號決定。 CS=碳鋼;AS=合金鋼;SS=不銹鋼; 尺寸(MM)和重量(KG) 自密封旋啟式止回閥900LB~2500LB 注意:客戶需求的其他材質也可采用。密封面材料配對由客戶指定內件代號決定。 CS=碳鋼;AS=合金鋼;SS=不銹鋼; 尺寸(MM)和重量(KG) 自密封升降止回閥900LB~2500LB 標準材質明細表 注意:客戶需求的其他材質也可采用。密封面材料配對由客戶指定內件代號決定。 CS=碳鋼;AS=合金鋼;SS=不銹鋼; 尺寸(MM)和重量(KG)序號 零件名稱 CStoASTM AStoASTM SStoASTM A105 F22 F304(L) F316(L) 1 閥體 A105 A182F22 A182F304(L) A182F316(L) 2 閥瓣 A276420 A276304 A276304(L) A276316(L) 3 密封螺母 316夾柔性石墨 316夾PTFE 4 密封圈 A105 A182F22 A182F304(L) A193 B8(M) 5 固定螺母 SS 6 提升螺栓 A193B7 A193B16 A193B8(M) A193B8(M) 適用介質 水、蒸汽、油品等 水、蒸汽、油品等 硝酸、醋酸等 適用溫度 —29℃~425℃ —29℃~550℃ —29℃~200℃ NPS 縮徑 3/8” 1/2” 3/4” 1” 11/4” 11/2” 2” 全徑 3/8” 1/2” 3/4” 1” 11/4” 11/2” 2” L 79 79 92 111 120 152 172 200 W 61 61 65 79 95 103 118 132 重量 螺栓式 1.4 1.2 1.5 3.1 3.9 5.6 8.9 12.5 焊接式 1.1 1.0 1.2 2.9 3.3 4.9 8.1 10.9 序號 零件名稱 CStoASTM AStoASTM SStoASTM A105 F22 F304(L) F316(L) 1 閥體 A105 A182F22 A182F304(L) A182F316(L) 2 閥瓣 A276420 A276304 A276304(L) A276316(L) 3 墊片 316夾柔性石墨 316夾PTFE 4 閥蓋 A105 A182F22 A182F304(L) A193 B8(M) 5 銘牌 SS 6 螺栓 A193B7 A193B16 A193B8(M) A193B8(M) 7 球 A182F304 A182F304 A182F304 A182F304 適用介質 水、蒸汽、油品等 水、蒸汽、油品等 硝酸、醋酸等 適用溫度 —29℃~425℃ —29℃~550℃ —29℃~200℃ NPS 縮徑 3/8” 1/2” 3/4” 1” 11/4” 11/2” 2” 全徑 3/8” 1/2” 3/4” 1” 11/4” 11/2” 2” L 92 111 111 120 152 172 200 220 W 65 79 79 97 104 120 139 215 重量 螺栓式 1.6 3.4 3.3 5.5 6.0 9.2 12.9 16.2 焊接式 1.3 3.2 3.1 4.8 5.4 8.5 11.2 14.3 序號 零件名稱 CStoASTM AStoASTM SStoASTM A105 F22 F304(L) F316(L) 1 閥體 A105 A182F22 A182F304(L) A182F316(L) 2 閥座 A276410 A276304 A276F304(L) A276F316(L) 3 閥瓣 A276420 A276304 A276F304(L) A27F316(L) 4 螺母 A1942H A1944 A1948 A1948M 5 搖桿 A105 A182F22 A182F304(L) A182F316(L) 6 墊片 316夾柔性石墨 316夾PTFE 7 閥蓋 A105 A182F22 A182F304(L) A182 F316(L) 8 螺栓 A193B7 A193B16 A193B8(M) A193B8(M) 9 銷釘 a276420 A182F304 A182F316 適用介質 水、蒸汽、油品等 水、蒸汽、油品等 硝酸、醋酸等 適用溫度 —29℃~425℃ —29℃~550℃ —29℃~200℃ NPS 3/8” 1/2” 3/4” 1” 11/4" 11/2" 2" L 800LB 79 79 92 111 120 120 140 900LB~1500LB 92 111 111 120 120 140 178 W 800LB 61 61 78 84 101 120 133 900LB~1500LB 79 79 79 97 105 120 140 重量 800LB 1.1 1.0 1.9 3.9 4.5 7.3 10.0 900LB~1500LB 3.1 3.0 3.6 4.3 6.1 8.8 12.6 序號 零件名稱 CSTOASTM ASTOASTM SSTOASTM A105 F22 F304(L) F316(L) 1 閥座 A276410 A276304 A276304(L) A276316(L) 2 銷釘 A276420 A182F304 A182F316 3 密封圈 A276304L A276316L 4 密封螺母 A105 A182F304 A182F304(L) A182F316(L) 5 閥體 A105 A182F22 A182F304(L) A182F316(L) 6 閥蓋 A105 A182F22 A182F304(L) A182F316(L) 7 提升螺母 A1942H A1944 A1948 A1948M 8 四開環 A276420 A182F304 A182F316 9 吊橋 A193B7 A193B16 A193B8 A193B8M 10 搖桿 A105 A182F22 A182F304(L) A182F316(L) 11 閥瓣 A276410 F304 A182F304(L) F316(L) 12 螺母 A1942H A1944 A1948 A1948M 適用介質 水、蒸汽、油品等 水、蒸汽、油品等 硝酸、醋酸等 適用溫度 —29℃~425℃ —29℃~550℃ —29℃~200℃ NPS 1/2” 3/4” 1” 11/4" 11/2" 2" L 900LB~1500LB 140 140 140 178 178 216 2500lb 186 186 186 232 232 279 H 117 117 117 152 152 195 重量 900LB~1500LB 8.2 7.8 7.7 19.8 19.2 21.3 2500lb 10.0 9.6 9.4 21.5 序號 零件名稱 CStoASTM AStoASTM SStoASTM A105 F22 F304(L) F316(L) 1 閥體 A105 A182F22 A182F304(L) A182F316(L) 2 閥瓣 A276 420 A276304 A276304(L) A276316(L) 3 密封螺母 A105+STL F22+STL A182 F304(L) F316(L) 4 密封圈 A276 304L A276 304L A182F304(L) A276 316L 5 固定螺母 A1942H A1944 A1948 A194 8M 6 提升螺栓 A1942H A1944 A1948 A194 8M 適用介質 水、蒸汽、油品等 水、蒸汽、油品等 硝酸、醋酸等 適用溫度 —29℃~425℃ —29℃~550℃ —29℃~200℃ NPS 1/2" 3/4" 1" 1/4" 11/2" 2" L 900LB~1500LB 140 140 140 178 178 216 2500LB 186 186 186 232 232 279 H 117 117 117 152 152 195 重量 900LB~1500LB 7.5 7.0 6.8 18.5 18.1 20.3 2500LB 9.0 7.6 8.4 19.5 20.1 21.8
承插焊/NPT螺紋鍛鋼止回閥介紹
型號:H61/4W/H/Y-800LB H14W/H/Y-800LB
材質:A105 F11 F304 F316 F321
