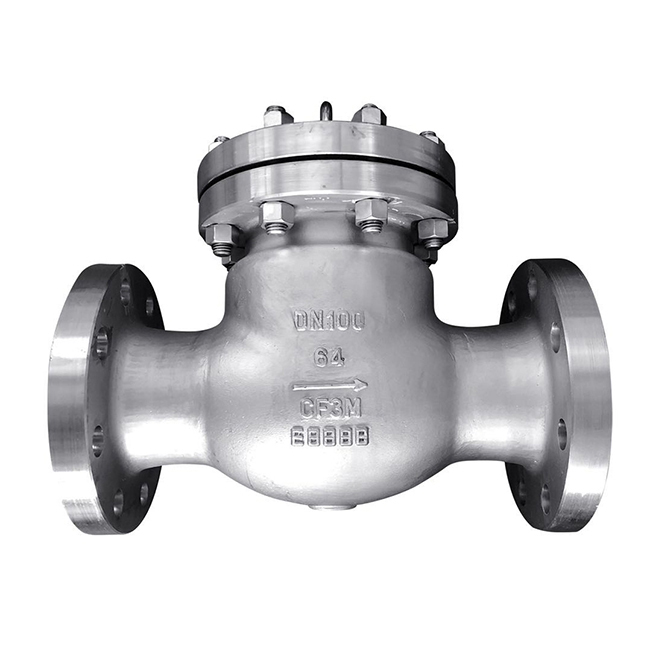

主要特點: Chief features:
1.中法蘭螺栓連接 1.Bolted bonnet
2.水平和垂直管線適用 2.For horizontal or vertical lines
3.旋啟式或升降式閥瓣 3.Swing or lift type disc
4.標準法蘭連接 4.Flanged ends
旋啟式止回閥產品規范 Product Specification
產品規范 Product Specification | 設計規范 Design Spec | 結構長度 Face to Face | 連接法蘭 Flange End | 試驗與檢驗 Test & Check | 壓力-溫度 Pressure-Temp | 產品標識 Marking | 供貨規范 Supply |
GB/T 12236 GB/T 12235 | GB/T 12221 | JB/T 79 | JB/T 9092 | GB/T 9131 | GB/T 12220 | JB/T 7928 |
旋啟式止回閥主要零部件材料 Main Part Material
零件名稱 | 閥體材料Body Material | Part Name | |||
閥體/閥蓋 | WCB | WC6 | LCB | CF8M | Body/Bonnet |
閥瓣 | 25 | 1Cr18Ni9Ti | 1Cr18Ni9Ti | 1Cr18Ni9Ti | Disk |
繞軸 | WCB | 25Cr2MoV | LCB | CF8M | Swing Arm |
墊片 | 18-8柔性石墨/18-8Flexible | Graphite Gasket | |||
螺栓 | 35/35CrMo | 25Cr2MoV | 1Cr18Ni9 | 1Cr18Ni9 | Bolt |
適用溫度 | -29~425℃ | -29~550℃ | -46~350℃ | -40~550℃ | Suitable Temp |
適用介質 | 水,油品,蒸汽 Water,Oil,Steam | 蒸汽,油品 Steam,Oil | 丙烷,乙烯 Propane,Ethane | 硝酸類 Nitric Acid | Suitable Medium |
旋啟式止回閥主要外形和連接尺寸Main External And Connection
主要外形和主要連接尺寸Main External And Connection Dimension
公稱通徑 DN | 主要外形尺寸和連接尺寸Main external and connection dimensions | 重量 WT(kg) | ||||||
L | D | D1 | D2 | b | Z-Φd | H | ||
H41H-16C H41W-16C H41W-16P H41W-16R H41W-16I | ||||||||
15 | 130 | 96 | 65 | 45 | 14 | 4-Φ14 | 77 | 3 |
20 | 150 | 105 | 75 | 55 | 14 | 4-Φ14 | 77 | 4 |
25 | 160 | 115 | 85 | 65 | 14 | 4-Φ14 | 80 | 5 |
32 | 180 | 135 | 100 | 78 | 16 | 4-Φ18 | 85 | 7 |
40 | 200 | 145 | 110 | 85 | 16 | 4-Φ18 | 95 | 9 |
50 | 230 | 160 | 125 | 100 | 16 | 4Φ-18 | 105 | 10 |
65 | 290 | 180 | 145 | 120 | 18 | 4-Φ18 | 120 | 20 |
80 | 310 | 195 | 160 | 135 | 20 | 8-Φ18 | 130 | 30 |
100 | 350 | 215 | 180 | 155 | 20 | 8-Φ18 | 140 | 39 |
125 | 400 | 245 | 210 | 185 | 22 | 8-Φ18 | 155 | 50 |
150 | 480 | 280 | 240 | 210 | 24 | 8-Φ23 | 180 | 70 |
200 | 600 | 335 | 295 | 265 | 26 | 12-Φ23 | 215 | 161 |
250 | 730 | 405 | 355 | 320 | 32 | 12-Φ25 | 260 | 251 |
300 | 850 | 460 | 410 | 375 | 34 | 12-Φ25 | 315 | 395 |
H41H-25 H41W-25 H41W-25P H41W-25R H41W-25I | ||||||||
15 | 130 | 95 | 65 | 45 | 16 | 4-Φ14 | 100 | 3.4 |
20 | 150 | 105 | 75 | 55 | 16 | 4-Φ14 | 105 | 5 |
25 | 160 | 115 | 85 | 65 | 16 | 4-Φ14 | 120 | 5.7 |
32 | 180 | 135 | 100 | 78 | 18 | 4-Φ18 | 130 | 9.1 |
40 | 200 | 145 | 110 | 85 | 18 | 4-Φ18 | 135 | 11.8 |
50 | 230 | 160 | 125 | 100 | 20 | 4-Φ18 | 149 | 14.4 |
65 | 290 | 180 | 145 | 120 | 22 | 8-Φ18 | 160 | 23 |
80 | 310 | 195 | 160 | 135 | 22 | 8-Φ18 | 169 | 30 |
100 | 350 | 230 | 190 | 160 | 24 | 8-Φ23 | 194 | 44 |
125 | 400 | 270 | 220 | 188 | 28 | 8-Φ25 | 222 | 65 |
150 | 480 | 300 | 250 | 218 | 30 | 8-Φ25 | 255 | 99 |
200 | 600 | 360 | 310 | 278 | 34 | 12-Φ25 | 305 | 190 |
250 | 730 | 425 | 370 | 332 | 36 | 12-Φ30 | 355 | 315 |
300 | 850 | 485 | 430 | 390 | 40 | 16-Φ30 | 410 | 450 |
旋啟式止回閥屬性
1,本閥門通路兩端須堵塞,存在干燥通風的室內。如長期存放,應經常檢查防銹蝕。
2,安裝前應將閥門清洗干凈,并清理在運輸過程中造成的缺陷。
3,安裝時必須仔細核對閥門上的標志和銘牌是否符合使用要求。
4,升降式垂直瓣止回閥應安裝在垂直管道上。
5,升降式水平瓣止回閥應安裝在水平管道上。
6,在管線中不要使止回閥承受重量,大型的止回閥應獨立支撐,使之不受管系產生的壓力的影響。
7,安裝止回閥時,應特別注意介質流動方向,應使介質正常流動方向與閥體上指示的箭頭方向相一致,否則就會截?cái)嘟橘|(zhì)的正常流動。底閥應安裝在水泵吸水管路的底端。
8,通式升降式止回閥應安裝于水平管路上,立式升降式止回閥和底閥一般安裝在垂直管路上,并且介質自下而上方流動。
9,止回閥關閉時,會在管路中產生水錘壓力,嚴重時會導致閥門、管路或設備的損壞,尤其對于大口管路或高壓管路,故應引起止回閥選用者的高度注意。
★旋啟式采用的標準:
本閥門在使用過程中,介質按圖示箭頭方向流動。
1,當介質按規定方向流動時,閥瓣受介質力的作用,被開啟介質逆流時,因閥瓣自重和閥瓣受介質反向力的作用,使閥瓣與閥座的密封面密合而關閉,達到阻止介質逆流的目的。
2,閥體及閥瓣的密封面采用不銹鋼堆焊。
3,本閥門的結構長度按GB12221-1989的規定,法蘭連接尺寸按JB/T79-1994的規定
