不銹鋼三片式球閥設計標準:
設計和制造標準按照
螺紋標準按照:ASME B1.20.1,BS21
DIN 2999/259,ISO 228/1;JIS B 0203,ISO 7/1
對焊標準:: ASME B16.25
承插焊標準:: ASME B16.11
檢測標準:: MSS SP-110,EN 12266
不銹鋼三片式球閥產品簡述:
三片式螺紋球閥及對焊連接球閥分為整體式一片式、兩段式及三段式。閥體鑄造采用臺灣引進的新型工藝,結構合理、造型美觀。閥座采用彈性密封結構,密封可靠,啟閉輕松。 閥桿采用有倒密封的下裝式結構,閥腔異常升壓時,閥桿不會被沖出。二片式、三片式球閥連接形式另有對焊(BW)承插焊(SW),并均可帶標準ISO支架平臺和鎖定裝置??稍O置90°開關定位機構,根據需要加鎖以防止誤操作,驅動方式:手動、電動、氣動。選用不同的材質,可分別適用于水、蒸汽、油品、硝酸、醋酸等多種介質。內螺紋連接球閥及對焊連接球閥適用于PN1.0~4.0MPa,工作溫度-29~180℃(密封圈為增強聚四氟乙烯)或-29~300℃(密封圈為對位聚苯)的各種管路上,用于截斷或接通管路中的介質。

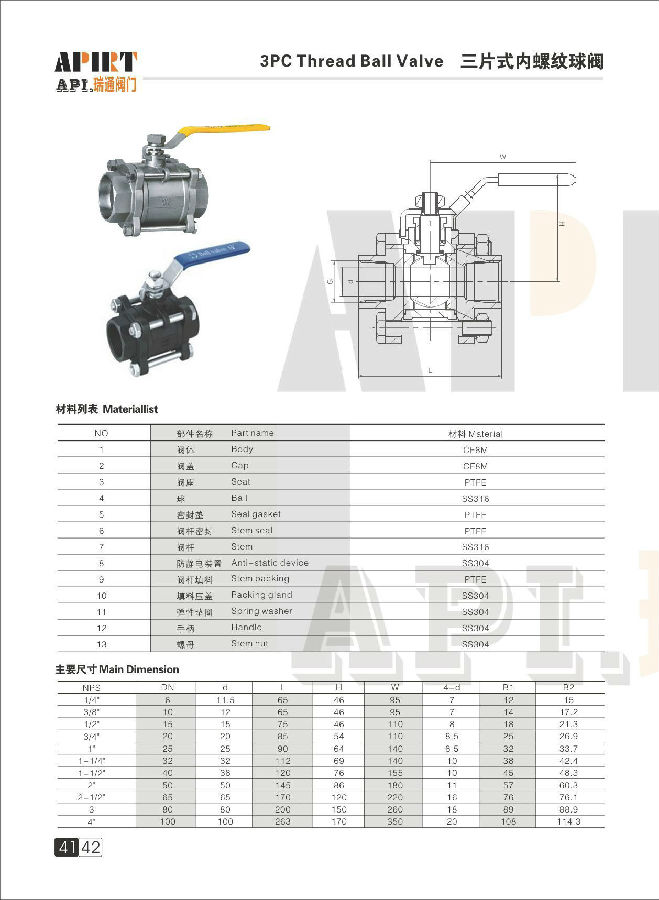

Q11F三片式球閥主要連接尺寸及重量
SIZE | 1/4" | 3/8" | 1/2" | 3/4" | 1" | 1-1/4" | 1-1/2" | 2" | 2-1/2" | 3" | 4" |
D | 11.6 | 12.7 | 15 | 20 | 25 | 32 | 38 | 50 | 65 | 80 | 100 |
L | 68 | 68 | 72 | 82 | 90 | 112 | 120 | 145 | 185 | 210 | 268 |
H | 100 | 100 | 130 | 130 | 165 | 165 | 190 | 190 | 250 | 250 | 280 |
E | 100 | 100 | 130 | 130 | 165 | 165 | 190 | 190 | 250 | 250 | 280 |
Q11F三片式球閥主要零件材料
零件名稱 | 材質 | |
閥體 | 不銹鋼CF8M | 碳鋼 |
密封圈 | 聚四氟乙烯PTFE | 碳鋼WCB |
閥蓋 | 不銹鋼CF8M | 聚四氟乙烯PTFE |
球體 | 不銹鋼SS316 | 不銹鋼SS316 |
閥桿 | 不銹鋼SS316 | 不銹鋼CF8M |
螺母 | 不銹鋼SS304 | FCD45 |
墊圈 | 不銹鋼SS304 | FCD45 |
手柄套 | 塑料 | 塑料 |
手柄 | 不銹鋼SS304 | 不銹鋼SS304 |
閥桿螺母 | 不銹鋼SS304 | B7 |
填料壓蓋螺母 | 不銹鋼SS304 | FCD45 |
填料 | 聚四氟乙烯PTFE | 聚四氟乙烯PTFE |
止推墊圈 | 聚四氟乙烯PTFE | 聚四氟乙烯PTFE |
螺栓 | 不銹鋼SS304 | B8 |
