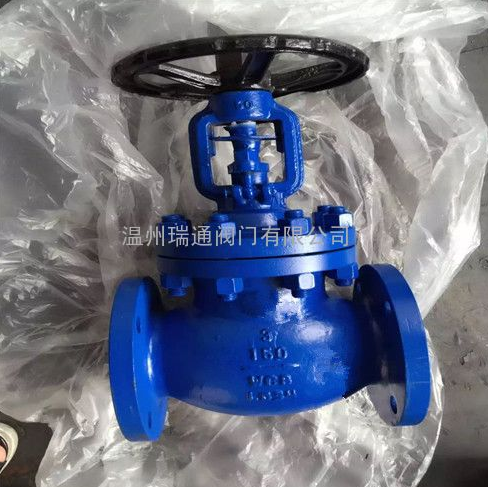

一、美標波紋管截止閥概述:
美標波紋管截止閥采用波紋管密封的設計,完全清理了普通閥門閥桿填料密封老化快易泄露的缺點,不但提高了使用能源效率,增加生產設備安全性,減少了維修費用及頻繁的維修保養,還提供了清潔安全的工作環境;適用于公稱壓力PN1.6~16MPa,工作溫度-29~350℃的石油、化工、制藥、化肥、電力等行業。
二、美標波紋管截止閥優點:
(1)雙重的密封設計(波紋管+填料)若波紋管失效,閥桿填料也會避免泄漏,并符合密封標準
(2)沒有流體損失,降低能源損失,提高工廠設備安全
(3)使用壽命長,減少維修次數,降低經營成本
(4)堅固耐用的波紋管密封設計,保證閥桿的零泄漏,提供無需維護的條件
(5)氣體介質閥座采用PTFE軟密封材料提高本閥的密封性
(6)耐高溫≤425℃閥座采用錐面硬密封。達到氣密性能零泄漏
(7)產品技術和性能全部按德標ARI標準制造
三、美標波紋管截止閥結構特點:
(1)產品結構合理、密封可靠
(2)密封面堆焊Co基硬質合金,耐磨、耐腐、抗摩擦性能好、使用壽命長
(3)閥桿調質及表面氮化處理,有良好的抗腐和抗摩擦性能
(4)零件材質及法蘭、堆焊端尺寸可根據實際工況或用戶要求合理選配,滿足各種工程需要
(5)閥芯可根據需要做承切斷型和調節型
四、美標波紋管截止閥技術規范:
結構形式 | BB-BG-OS & Y |
驅動方式 | 手動 |
電動 | |
設計標準 | ASME B16.10、BS1873 |
結構長度 | ASME B16.10 |
連接法蘭 | ASME B16.5 |
試驗和檢驗 | API598 |
五、美標波紋管截止閥檢驗標準:
公稱壓力(LB) | 殼體試驗壓力(MPa) | 密封試驗壓力(MPa) | 適用溫度(℃) | 使用介質 |
150 | 3.0 | 2.2 | ≤350℃ | 水、蒸汽、油品等 |
300 | 7.5 | 5.5 | ||
600 | 15.0 | 11.0 | ||
900 | 22.5 | 16.5 |
六、150Lb美標波紋管截止閥連接尺寸:
型號 | WJ41-150LB | |||||||||||||||
壓力等級 | 150LB | |||||||||||||||
口徑 | mm | 15 | 20 | 25 | 32 | 40 | 50 | 65 | 80 | 100 | 125 | 150 | 200 | 250 | 300 | 350 |
in | 1/2 | 3/4 | 1 | 11/4 | 11/2 | 2 | 21/2 | 3 | 4 | 5 | 6 | 8 | 10 | 12 | 14 | |
L | 108 | 117 | 127 | 140 | 165 | 203 | 216 | 241 | 292 | 356 | 406 | 495 | 622 | 698 | 787 | |
H | 241 | 241 | 241 | 280 | 286 | 368 | 387 | 400 | 457 | 520 | 609 | 698 | 762 | 876 | 990 | |
W | 120 | 140 | 140 | 180 | 200 | 220 | 260 | 280 | 300 | 320 | 340 | 400 | 450 | 450 | 450 | |
重量 | 4 | 5 | 6 | 10 | 13 | 18 | 30 | 35 | 55 | 75 | 104 | 200 | 300 | 390 | 610 |
七、300 Lb美標波紋管截止閥外形及連接尺寸:
型號 | WJ41-300LB | |||||||||||||||
壓力等級 | 300LB | |||||||||||||||
口徑 | mm | 15 | 20 | 25 | 32 | 40 | 50 | 65 | 80 | 100 | 125 | 150 | 200 | 250 | 300 | 350 |
in | 1/2 | 3/4 | 1 | 11/4 | 11/2 | 2 | 21/2 | 3 | 4 | 5 | 6 | 8 | 10 | 12 | 14 | |
L | 152 | 178 | 203 | 215 | 229 | 267 | 292 | 318 | 356 | 400 | 444 | 559 | 622 | 711 | 762 | |
H | 241 | 241 | 283 | 320 | 322 | 399 | 438 | 450 | 584 | 610 | 660 | 762 | 850 | 1085 | 1187 | |
W | 120 | 140 | 140 | 180 | 200 | 220 | 260 | 280 | 300 | 320 | 340 | 400 | 450 | 450 | 450 | |
重量 | 4 | 7 | 10 | 15 | 20 | 25 | 30 | 52 | 88 | 115 | 160 | 259 | 420 | 595 | 876 |
八、600 Lb美標波紋管截止閥連接長度:
型號 | WJ41-600LB | |||||||||||||||
壓力等級 | 600LB | |||||||||||||||
口徑 | mm | 15 | 20 | 25 | 32 | 40 | 50 | 65 | 80 | 100 | 125 | 150 | 200 | 250 | 300 | 350 |
in | 1/2 | 3/4 | 1 | 11/4 | 11/2 | 2 | 21/2 | 3 | 4 | 5 | 6 | 8 | 10 | 12 | 14 | |
L | 165 | 190 | 216 | 229 | 241 | 292 | 330 | 356 | 432 | 508 | 559 | 660 | 787 | 838 | 889 | |
H | 240 | 280 | 320 | 320 | 390 | 430 | 480 | 508 | 635 | 750 | 914 | 1016 | 1219 | 1330 | 1560 | |
W | 140 | 140 | 160 | 160 | 180 | 180 | 250 | 250 | 350 | 400 | 450 | 500 | 600 | 720 | 760 | |
重量 | 7 | 10 | 16 | 22 | 29 | 35 | 50 | 90 | 150 | 230 | 300 | 510 | 850 | 1120 | 1400 |
九、900 Lb美標波紋管截止閥主要外形及連接尺寸:
型號 | WJ41-900LB | |||||||||||||||
壓力等級 | 900LB | |||||||||||||||
口徑 | mm | 15 | 20 | 25 | 32 | 40 | 50 | 65 | 80 | 100 | 125 | 150 | 200 | 250 | 300 | 350 |
in | 1/2 | 3/4 | 1 | 11/4 | 11/2 | 2 | 21/2 | 3 | 4 | 5 | 6 | 8 | 10 | 12 | 14 | |
L | 229 | 229 | 254 | 279 | 305 | 368 | 419 | 381 | 457 | 559 | 610 | 737 | 838 | 965 | 1029 | |
H | 280 | 330 | 350 | 430 | 508 | 569 | 430 | 635 | 774 | 860 | 1040 | 1330 | 1560 | 1650 | 1780 | |
W | 160 | 160 | 180 | 180 | 250 | 250 | 320 | 350 | 450 | 550 | 600 | 720 | 760 | 820 | 890 | |
重量 | 10 | 16 | 23 | 37 | 49 | 65 | 75 | 120 | 200 | 350 | 410 | 790 | 1300 | 1500 | 1800 |
訂貨須知:
一、①產品名稱與美標波紋管截止閥型號②美標波紋管截止閥口徑③是否帶附件以便我們的為您正確選型。
二、若已經由設計單位選定美標波紋管截止閥型號,請按美標波紋管截止閥型號直接向我們瑞通閥門銷售部訂購。
三、當使用的場合非常重要或環境比較復雜時,請您盡量提供設計圖紙和詳細參數,由我們瑞通閥門人員為您審核把關。
