不銹鋼內螺紋截止閥產品概述:
J11W 不銹鋼內螺紋截止閥開啟時,閥瓣的開啟高度,為公稱直徑的25%~30%時,流量已達到高峰值,表示閥門已達全開位置。所以截止閥的全開位置,應由閥瓣的行程來決定。
不銹鋼內螺紋截止閥--特點
1、結構簡單,制造和維修比較方便。
2、工作行程小,啟閉時間短。
3、密封性好,密封面間磨擦力小,壽命較長。
不銹鋼內螺紋截止閥--結構形式
J11W 不銹鋼內螺紋截止閥的結構形式有直通式、直流式和直角式。直通式是較為常見的結構,但其流體的阻力較大。直流式流體阻力較小,多用于含固體顆粒或粘度大的流體。直角式閥體多采用鍛造,適用于較小通經、較高壓力的的截止閥。
J11W不銹鋼內螺紋截止閥--主要性能規范
型號 | 公稱壓力 | 試驗壓力PS(Mpa) | 工作壓力PN(Mpa) | 工作溫度 | 適用介質 | |
殼體 | 密封 | |||||
J11W-16 | 1.6 | 2.5 | 1.76 | 1.6 | ≤100 | 油類 |
J11W-16P | 硝酸類腐蝕性介質 | |||||
J11W-16R | ≤350 | 醋酸類腐蝕性介質 | ||||
J11W-16Ni | 堿液、鹽水、海水等 |
主要外形尺寸和連接尺寸
公稱通徑 | 管螺紋 | 尺 寸 (mm) | |||||
L | D1 | S | H | H1 | D0 | ||
15 | 1/2 | 90 | 14 | 32 | 109 | 117 | 65 |
20 | 3/4 | 100 | 16 | 36 | 109 | 117 | 65 |
25 | 1 | 120 | 18 | 46 | 132 | 142 | 80 |
32 | 1/4 | 140 | 20 | 55 | 156 | 168 | 100 |
40 | 1/2 | 170 | 22 | 65 | 167 | 168 | 100 |
50 | 2 | 200 | 24 | 80 | 182 | 200 | 120 |
65 | 2/2 | 260 | 26 | 95 | 200 | 223 | 120 |

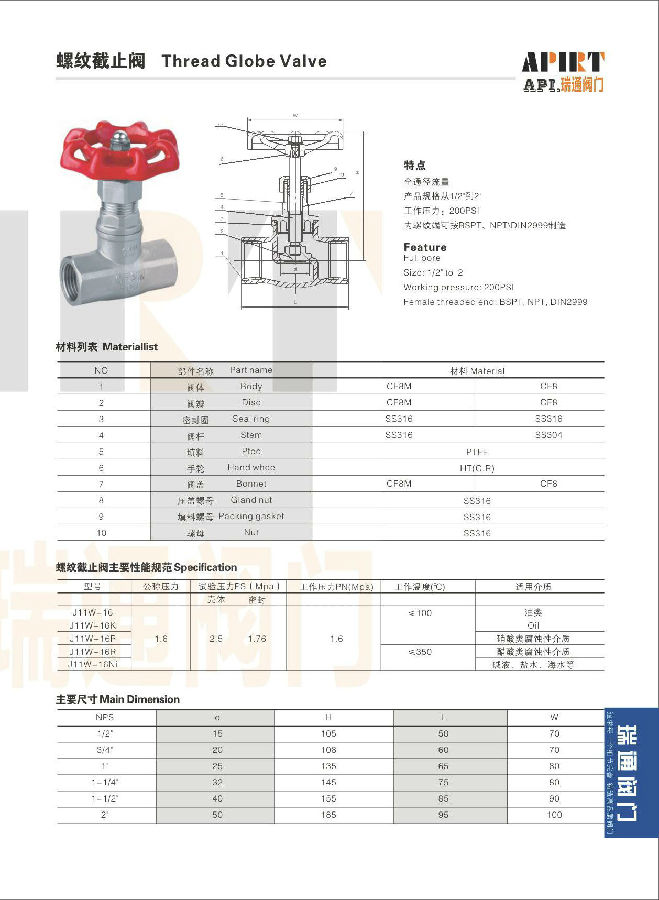

J11W不銹鋼內螺紋截止閥圖紙尺寸:
