內螺紋止回閥
主要特點: Chief features:
1.連接螺紋:BSP,NPT,JIS
2.水平和垂直管線適用 2.For horizontal or vertical lines
3.旋啟式或升降式閥瓣 3.Swing or lift type disc
4.型號 4.H14W-16P H14W-25P H14W-200LB H14W-10K H14W-1000WOG H14W-2000PSI
螺紋止回閥屬性
H14W內螺紋旋啟式止回閥是由我廠硅溶膠精密鑄造閥體。引進國外新型加工的工藝,結構合理、造型美觀。閥座采用彈性密封結構,啟閉輕松密封可靠。用來防止管路中的介質倒流。適用介質為:水、油品、蒸汽、酸性介質等。
工作原理:
內螺紋旋啟式止回閥采用內裝搖臂旋啟式結構,閥門的所有啟閉件都裝于閥體內部,不穿透閥體,除了中法蘭部位用密封墊片和密封環外,整體沒有外漏點,杜絕閥門外泄的可能。已被廣泛應用于化工、冶金、制藥等多個領域。
產品特點:
1、結構簡單、體積小、重量輕。
2、流道通暢、流體阻力小,閥瓣在很小的壓差下就能完全打開。
3、維修方便,球閥結構簡單,密封圈一般都是活動的,拆卸更換都比較方便。
4、多種螺紋類型:G·NPT.BSPT.BSP DIN259/2999可供選擇。
★螺紋止回閥采用的標準:
本閥門在使用過程中,介質按圖示箭頭方向流動。
1,當介質按規定方向流動時,閥瓣受介質力的作用,被開啟介質逆流時,因閥瓣自重和閥瓣受介質反向力的作用,使閥瓣與閥座的密封面密合而關閉,達到阻止介質逆流的目的。
2,閥體及閥瓣的密封面采用不銹鋼堆焊。
3,本閥門的結構長度按GB12221-1989的規定,法蘭連接尺寸按JB/T79-1994的規定
螺紋止回閥產品規范 Product Specification
產品規范 Product Specification | 設計規范 Design Spec | 結構長度 Face to Face | 連接法蘭 Flange End | 試驗與檢驗 Test & Check | 壓力-溫度 Pressure-Temp | 產品標識 Marking | 供貨規范 Supply |
GB/T 12236 GB/T 12235 | GB/T 12221 | JB/T 79 | JB/T 9092 | GB/T 9131 | GB/T 12220 | JB/T 7928 |

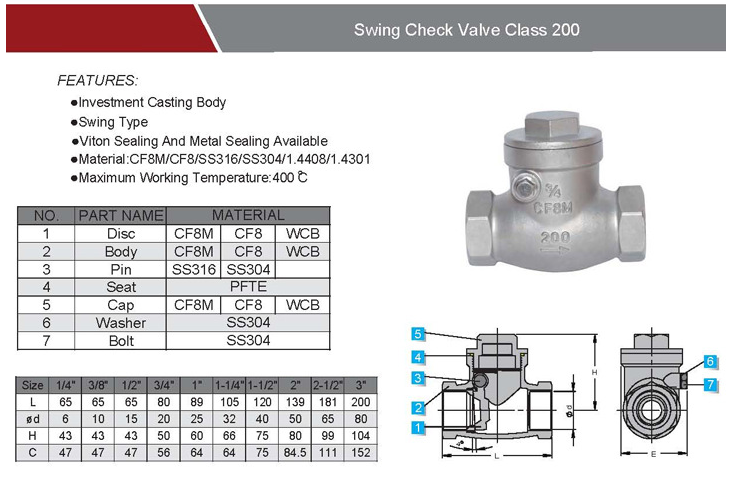

螺紋止回閥主要零部件材料 Main Part Material
APIRT VALVE
序號 | 零件名稱 | 材質 |
1 | 閥體 | 不銹鋼CF8M/CF8 |
2 | 閥蓋 | 不銹鋼CF8M/CF8 |
3 | 搖桿插銷 | 不銹鋼316/304 |
4 | 閥瓣 | 不銹鋼CF8M/CF8 |
5 | 螺塞 | 不銹鋼316/304 |
6 | 螺塞墊片 | 聚四氟乙烯PTFE |
APIRT VALVE
螺紋止回閥主要外形和連接尺寸Main External And Connection
主要連接尺寸及重量
SIZE | 1/2″ | 3/4″ | 1″ | 11/4″ | 11/2″ | 2″ | 21/2″ |
A | 15 | 20 | 25 | 32 | 40 | 50 | 65 |
H | 42 | 51 | 60 | 67 | 75 | 81 | 93 |
L | 65 | 80 | 90 | 105 | 120 | 140 | 180 |
