廣式法蘭球閥

您當前的位置:首頁  / 產品中心  / 球閥  / 其他球閥 / 廣式法蘭球閥

產品展示

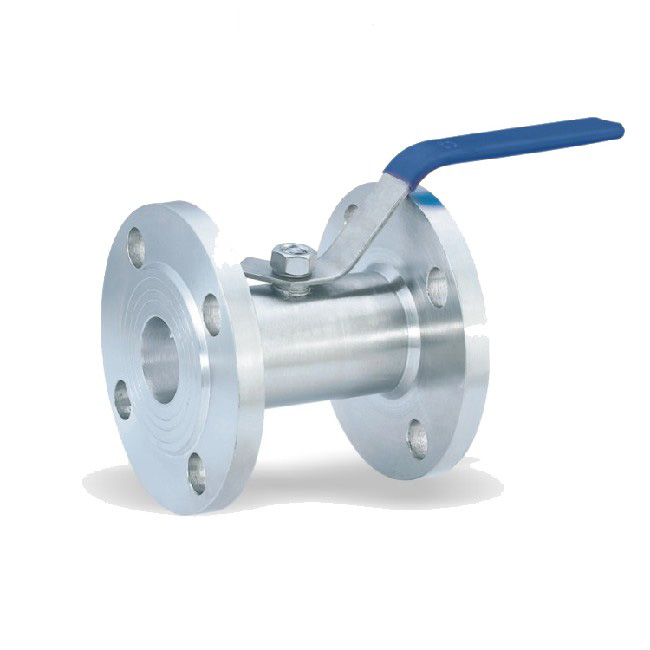

廣式法蘭球閥

廣式法蘭球閥
  • 質量穩定:實行全過程質量監控,細致入微,各方面檢測!
  • 價格合理:嚴格把控成本控制,減少了開支,讓利于客戶!
  • 交貨快捷:新型生產流水線,充足的備貨,縮短了交貨期!
  • 熱線:0577-8588 8060

產品詳情

廣式法蘭球閥產品概述:

廣式法蘭球閥體積小、安裝方便的特點,又具有國標法蘭全通徑不易泄漏的優點,一舉改變了以往方式法蘭球閥流量小,易泄漏的固疾,也解決了國標法蘭球閥過于笨重的缺點,而具閥體可采用精鑄造工藝,外形美觀大方。全通徑、大徑量,連接尺寸符合廣式法蘭球閥標準,預計將在越來越多的管道上得到廣泛的使用。

廣式法蘭球閥工作原理:

廣式法蘭球閥是用帶有圓形通道的球體作啟閉件,球體隨閥桿轉動實現啟閉動 作的閥門。球閥的啟閉件是一個有孔的球體,繞垂直于通道的軸線旋轉,從而達到啟閉通道的目的。主要用于截斷或接通管道和設備介質,也可用于流體的調節與控制,球閥流體阻力小,結構簡單,體積小, 重量輕,緊密可靠,操作維修方便,不會引起閥門密封面的侵蝕,適用范圍廣。

廣式法蘭球閥產品特點:

1、廣式球閥體積小、安裝方便的特點,又具有國標法蘭全通徑不易泄漏的優點,一舉改變了以往方式法蘭球閥流量小,易泄漏的固疾,也解決了國標法蘭球閥過于笨重的缺點,

2、閥體可采用精鑄造工藝,外形美觀大方。

3、全通徑、大徑量,連接尺寸符合廣式法蘭球閥標準,預計將在越來越多的管道上得到廣泛的使用。

廣式法蘭球閥主要零件材料


適用介質

型號

閥體

球體、閥桿

手柄

密封圈

墊片、填料

水、蒸汽、油品

Q41F-16C、Q41F-25C
Q41F-40C

A105、45

1Cr18/1Cr18Ni9Ti




SS304

聚四氟乙烯PTFE增強聚四氟乙烯VUILUK PTFE對位聚苯PPL

聚四氟乙烯PTFE對位聚苯PPL

硝酸類

Q41F-16P、Q41F-25P
Q41F-40P

SS304/1Cr18Ni19Ti

SS304/1Cr18Ni9Ti

醋酸類

Q41F-16R、Q41F-25R
Q41F-40R

SS316/Cr18Ni12Mo2Ti

SS316/1Cr18Ni12Mo2Ti


廣式法蘭球閥結構圖:

廣式法蘭球閥



公稱通徑

d

d2

L

D

D1

D2

b

f

Z-d1

H

W

DNmm

in

15

1/2

10

15

92

95

65

45

14

2

4-14

60

110

20

3/8″

12.6

20

106

75

105

55

14

2

4-14

65

110

25

1″

17

24

109

85

115

65

16

2

4-14

70

110

32

1 1/4″

22

32

126

100

135

78

16

2

4-18

85

145

40

1 1/2″

25

38

136

110

145

85

16

3

4-18

90

145

50

2″

32

46

154

125

160

100

18

3

4-18

98

177

65

2 1/2″

44

60

170

145

180

120

20

3

8-18

110

190

80

3″

50

72

195

160

195

135

22

3

8-18

130

240

100

4″

65

92

215

180

215

155

22

3

8-18

150

260

訂貨流程:

1、客戶采購清單傳真到0577-8868 8270或來電咨詢0577-8588 8060/8061/8062/8063或發郵箱rtv@zjrtfm.com
2、收到客戶采購清單,為客戶提供閥門型號選型與報價(價格清單).
3、具體商定:交貨期、特殊要求等事宜.

訂貨須知:
1、 客戶如對產品有特殊要求,須在訂貨合同中提供以下說明:
a.結構長度;
b.連接形式;
c.公稱直徑;
d.產品使用介質及溫度、壓力范圍;
e.試驗、檢驗標準及其他要求。
2、 本廠可根據客戶特定要求配置各類驅動裝置。
3、 如由客戶提供確定的閥門類型和型號時,客戶應正確說明其型號的含義和要求,在供需雙方理解一致的條件下簽訂合同。
4、 期貨、訂貨的客戶請先來電函詳細告訴所需的閥門型號、規格、數量以及交貨時間、地點。并預付合同總額的30%貨款,供方即備料
