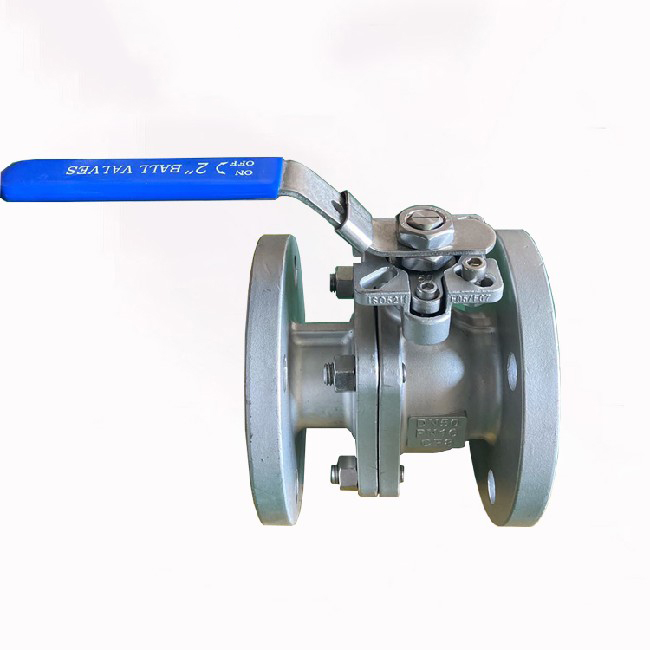

【德標法蘭球閥】派司克品牌.質量保證,立洛閥業全方面介紹『3041QF德標法蘭球閥』相關標準、選型、作用、結構圖、規格型號;外形尺寸、工作原理、安裝維護及球閥產品說明書;為廣大用戶提供品質高、高性能、高標準、高壽命、價格優惠的系列德標球閥。
德標不銹鋼球閥設計標準:
設計標準Design: DIN 3357 EN 12516-1
壁厚標準Wall Thickness: ASME B16.34 EN 12516-1
防火標準Fire Safe: API 307 ISO 10497
結構長度Face to Face: DIN 3202
法蘭標準End Flange: DIN EN 1092-1
檢測標準/Inspection & Testing: DIN 3230 EN 12266
德標不銹鋼球閥概述
球閥只需要用旋轉90度的操作和很小的轉動力矩就能關閉嚴密。完全平等的閥體內腔為介質提供了阻力很小、直通的流道。通常認為球閥比較適宜直接做開閉使用,但近來的發展已將球閥設計成使它具有節流和控制流量之用。Q41F德標法蘭球閥的主要特點是本身結構緊湊,易于操作和維修,適用于水、溶劑、酸和t然氣等一般工作介質,而且還適用于工作條件惡劣的介質,如氧氣過氧化氫,甲烷和乙烯等。球閥閥體可以是整體的,也可以是組合式的。 本類閥應安裝在管道的水平方向。
德標法蘭球閥適用介質石油化工,水,氣 壓力范圍1.6-40(Mpa) 適用溫度100-400(℃) 主體材料 不銹鋼,碳鋼 工作介質:適用于水、煤氣、油品、氨等腐蝕性等介質全通徑流量 對焊端按ANSI16。
德標法蘭球閥主要尺寸:
德標標準號 | 公稱壓力PN | 公稱通徑DN | d1 | D | b | k | h1 | d3 | S | h2 | d4 | f | 螺栓數 | d2 | d5 | d6 | d7 | e | 法蘭重量公斤 | |
系列1 | 系列2 | |||||||||||||||||||
DIN | 10 | 200 | 219.1 | 219.0 | 340 | 24 | 295 | 62 | 235 | 5.9 | 16 | 268 | 3 | 8 | 22 | 220 | 272 | - | 2 | 11.3 |
DIN | 16 | 20 | 26.9 | 28.0 | 105 | 16 | 75 | 38 | 40 | 2.3 | 6 | 58 | 2 | 4 | 14 | 28 | 60 | - | 2 | 0.95 |
DIN | 40 | 20 | 26.9 | 28.0 | 105 | 18 | 75 | 40 | 40 | 2.3 | 6 | 58 | 2 | 4 | 14 | 28 | 60 | - | 2 | 1.06 |
Q41F德標法蘭球閥結構圖:
訂貨流程:
1、客戶采購清單傳真到0577-8868 8270或來電咨詢0577-8588 8060/8061/8062/8063或發郵箱rtv@zjrtfm.com
2、收到客戶采購清單,為客戶提供閥門型號選型與報價(價格清單).
3、具體商定:交貨期、特殊要求等事宜.
訂貨須知:
1、 客戶如對產品有特殊要求,須在訂貨合同中提供以下說明:
a.結構長度;
b.連接形式;
c.公稱直徑;
d.產品使用介質及溫度、壓力范圍;
e.試驗、檢驗標準及其他要求。
2、 本廠可根據客戶特定要求配置各類驅動裝置。
3、 如由客戶提供確定的閥門類型和型號時,客戶應正確說明其型號的含義和要求,在供需雙方理解一致的條件下簽訂合同。
4、 期貨、訂貨的客戶請先來電函詳細告訴所需的閥門型號、規格、數量以及交貨時間、地點。并預付合同總額的30%貨款,供方即備料
