鑄鋼法蘭球閥產品簡述:
手動法蘭球閥采用兩片式分體式結構設計,按GB/T12237設計標準,結構長度:GB/T12221,法蘭標準GB/T9113。球閥具有防火結構,球閥采用ISO5211直接安裝執行器的平臺設計;球體與球體之間帶防靜電裝置;閥桿防爆出設計;法蘭球閥有雙層閥桿填料符合閥桿泄露測試要求;雙碟形彈片自動壓緊填料設計。
鑄鋼法蘭球閥產品應用:
法蘭球閥的主要特點是本身結構緊湊,易于操作和維修,適用于水、溶劑、酸和t然氣等一般工作介質,法蘭球閥而且還適用于工作條件惡劣的介質,如氧氣過氧化氫,甲烷和乙烯等。閥體可以是整體的,也可以是組合式的。 本類球閥應安裝在管道的水平方向。
鑄鋼法蘭球閥產品概述:
鑄鋼球閥適用介質:水、氣、油品、t然氣和酸碳腐蝕性介質.適用溫度:196-350℃驅動方式:手動、氣動、電動、波動等.公稱通徑:DN15-250mm1/2″-10″球閥,軟密封球閥,軟密封球閥;金屬硬密封球閥相關參數型號:Q41F規格:DN15-DN300
法蘭鑄鋼球閥適用介質:水、氣、油品、t然氣和酸碳腐蝕性介質.適用溫度:196-350℃驅動方式:手動、氣動、電動、波動等.公稱通徑:DN15-250mm1/2″-10″
球閥,軟密封球閥,軟密封球閥;金屬硬密封球閥
相關參數
型號:Q41F
規格:DN15-DN300
詳細介紹
法蘭主要零件及材質
序號NO. | 零件名稱 | 材質 | |
GB | ASTM | ||
1 | 閥體 | WCB | A216-WCB |
2 | 密封圈 | PTFE | PTFE |
3 | 球體 | 1Cr18Ni9Ti | SS304 |
4 | 螺母 | 35 | A194-2H |
5 | 螺柱 | 35CrMoA | A193-B7 |
6 | 石體 | WCB | A216-WCB |
7 | 墊片 | 柔性石墨+不銹鋼 | B12.10-304/F.G |
8 | 填料 | PTFE | PTFE |
9 | 填料壓蓋 | WCB | A216-WCB |
0 | 定位片 | 25 | A105 |
11 | 擋圈 | 65Mn | AISI1066 |
12 | 手柄 | K33 | A47-667Gr.32510 |
13 | 閥桿 | 1Cr33 | A276-410 |
14 | 螺釘 | 35 | A193-B7 |
15 | 止推墊片 | PTFE | PTFE |
法蘭技術規范
設計依據 | 國標系列 | 美標系列 | |
設計標準 | GB/T12237 | AP16D | ANSIB16.34 |
法蘭連接結構長度 | GB/T12221 | AP16D | ANSIB16.10 |
結構長度(焊接) | GB/T15188.1 | AP16D | ANSIB16.10 |
連接法蘭 | GB/T9113 | ANSIB16.5、B16.47 | |
對焊端 | GB/T12224 | ASNIB16.25 | |
試驗和檢驗 | GB/T9092 | AP16D | AP1598 |
法蘭試驗壓力
壓力等級 | 試驗壓力(MPa) | ||
公稱壓力(PN) | 磅級(Class) | 殼體試驗 | 密封試驗 |
1.0 | - | 1.5 | 1.1 |
1.6 | - | 2.5 | 1.76 |
2.5 | - | 3.8 | 2.75 |
4.0 | - | 6.0 | 4.4 |
6.4 | - | 9.6 | 7.04 |
- | 15 | 3.0 | 2.2 |
- | 300 | 7.6 | 5.6 |
- | 600 | 15.0 | 11.0 |
- | 10K | 2.4 | 1.5 |
- | 20K | 5.8 | 4.0 |
PN1.6MPa法蘭球閥連接尺寸及重量
公稱通徑DN | 15 | 20 | 25 | 32 | 40 | 50 | 65 | 80 | 100 | 125 | 150 | 200 |
L | 130 | 140 | 150 | 165 | 180 | 200 | 220 | 250 | 280 | 320 | 360 | 400 |
H | 59 | 63 | 75 | 85 | 95 | 107 | 140 | 152 | 178 | 252 | 272 | 342 |
W | 130 | 130 | 160 | 180 | 230 | 230 | 400 | 400 | 650 | 1050 | 1050 | 1410 |
Wt(┧) | 2.5 | 3 | 5 | 6 | 7 | 10 | 15 | 19 | 33 | 58 | 93 | 160 |
☆上海繁瑞閥門有限公司PN2.5MPa法蘭球閥連接尺寸及重量
公稱通徑DN | 15 | 20 | 25 | 32 | 40 | 50 | 65 | 80 | 100 | 125 | 150 | 200 |
L | 130 | 140 | 150 | 165 | 180 | 200 | 220 | 250 | 320 | 400 | 400 | 550 |
H | 59 | 63 | 75 | 97 | 107 | 142 | 152 | 178 | 252 | 272 | 342 | 345 |
W | 130 | 130 | 160 | 230 | 230 | 400 | 400 | 700 | 1100 | 1100 | 1500 | 1500 |
Wt(Kg) |
PN4.0MP法蘭球閥主要連接尺寸及重量
公稱通徑DN | 15 | 20 | 25 | 32 | 40 | 50 | 65 | 80 | 100 | 125 | 150 | 200 |
L | 130 | 140 | 150 | 180 | 200 | 220 | 250 | 280 | 320 | 400 | 400 | 550 |
H | 59 | 63 | 75 | 97 | 107 | 142 | 152 | 178 | 252 | 272 | 342 | 345 |
W | 130 | 130 | 160 | 230 | 230 | 400 | 400 | 700 | 1000 | 1100 | 1500 | 1800 |
Wt(Kg) |
PN6.4MPa法蘭球閥主要連接尺寸及重量
公稱通徑DN | 15 | 20 | 25 | 32 | 40 | 50 | 65 | 80 | 100 | 125 | 150 | 200 |
L | 165 | 190 | 216 | 229 | 241 | 292 | 330 | 356 | 432 | 408 | 559 | 660 |
H | 59 | 63 | 75 | 97 | 107 | 142 | 152 | 178 | 252 | 272 | 305 | 398 |
W | 130 | 130 | 160 | 230 | 230 | 400 | 400 | 700 | 1000 | 1100 | 1500 | 1800 |
Wt(Kg) |

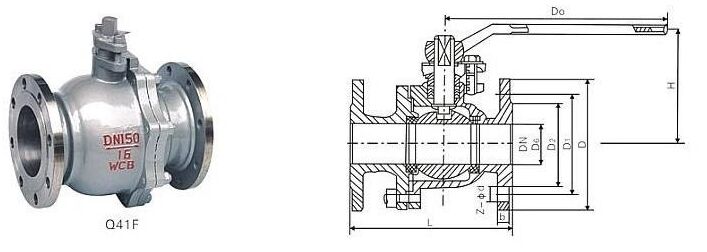

法蘭碳鋼球閥結構圖:
訂貨流程:
1、客戶采購清單傳真到0577-8868 8270或來電咨詢0577-8588 8060/8061/8062/8063或發郵箱rtv@zjrtfm.com
2、收到客戶采購清單,為客戶提供閥門型號選型與報價(價格清單).
3、具體商定:交貨期、特殊要求等事宜.
訂貨須知:
1、 客戶如對產品有特殊要求,須在訂貨合同中提供以下說明:
a.結構長度;
b.連接形式;
c.公稱直徑;
d.產品使用介質及溫度、壓力范圍;
e.試驗、檢驗標準及其他要求。
2、 本廠可根據客戶特定要求配置各類驅動裝置。
3、 如由客戶提供確定的閥門類型和型號時,客戶應正確說明其型號的含義和要求,在供需雙方理解一致的條件下簽訂合同。
4、 期貨、訂貨的客戶請先來電函詳細告訴所需的閥門型號、規格、數量以及交貨時間、地點。并預付合同總額的30%貨款,供方即備料
