【對夾止回閥】埃瑞通品牌閥門,浙江瑞通閥門全方面介紹【對夾止回閥】相關標準、選型、作用、結構圖、規格型號;外形尺寸、工作原理、產品說明書、安裝維護及產品示意圖;為廣大用戶提供品質高、高性能、高標準、高壽命、價格優惠的系列對夾止回閥。
對夾式止回閥主要簡述:
對夾止回閥又稱為逆流閥、逆止閥、背壓閥、單向閥。這類閥門是靠管路中介質本身的流動產生的力而自動開啟和關閉的,屬于一種自動閥門。
對夾式止回閥設計特點:
對夾式止回閥的工作特點是載荷變化大,啟閉頻率小,一投入關閉或開啟狀態,適用周期便很長,且不要求運動部件運動。但一旦有切換要求,則必須動之靈活,這一要求較常見的機械運動更為苛刻。由于對夾止回閥在大多數實際使用中,定性地確定用于快速關閉,而在止回閥關閉的瞬間,介質是方向流動的,隨著閥瓣的關閉,介質從大倒流速度迅速降到零,而壓力則迅速升高,即產生可能對管路系統有破壞作用的水錘現象。

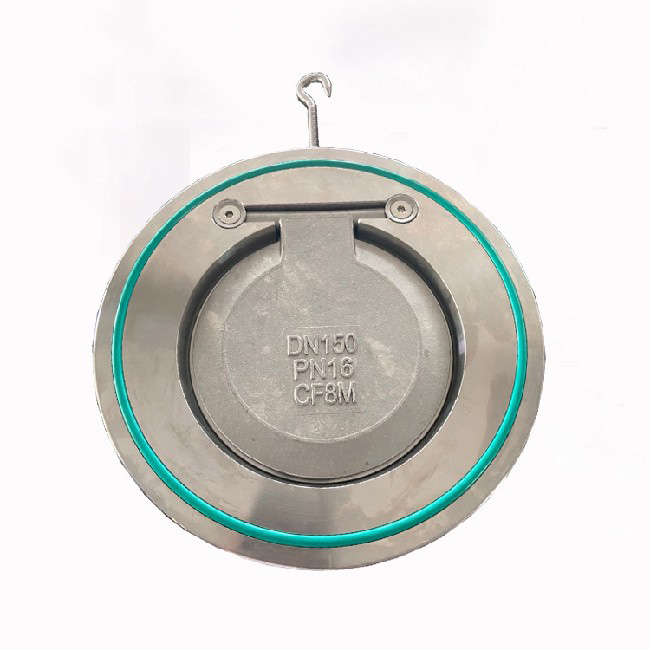

對夾圓片止回閥H74H產品概述:
H74H、H74W對夾圓片式止回閥是一種超薄止回閥,它具有結構簡單,外形美觀、重量輕、安裝方便等優點。主要適用于給水系統、石油、化工、冶金等工業部門對有安裝空間限制的場所較為適用。
主要技術參數與適用范圍:
型號 | 公稱通徑 | 試驗壓力 | |
殼體 | 密封 | ||
H74H(W)-10 | 1.0 | 1.5 | 1.1 |
H74H(W)-16 | 1.6 | 2.4 | 1.76 |
H74H(W)-25 | 2.5 | 3.75 | 2.75 |
H74H(W)-40 | 4.0 | 6.0 | 4.4 |
適用溫度及介質范圍:
適用溫度 | 適用介質 | |
硬密封 | 軟密封 | 油、水、酸碘等液體 |
≤400℃ | ≤120℃高≤250℃ |
主要零件材料:
零件名稱 | 閥體、閥瓣 | 密封圈 |
材料 | 碳鋼、不銹鋼、銅 | 丁腈橡膠、三元丙橡膠、聚四氟乙烯、不銹鋼 |
主要外形尺寸:
公稱通徑 | D | L | D | ||||
I型 | II型 | PN1.0 | PN1.6 | PN2.5 | PN4.0 | ||
50 | 25 | 15 | 22 | 109 | 109 | 109 | 109 |
65 | 38 | 15 | 22 | 129 | 129 | 129 | 129 |
80 | 46 | 15 | 22 | 144 | 144 | 144 | 144 |
100 | 72 | 15 | 24 | 164 | 164 | 170 | 170 |
125 | 95 | 16 | 26 | 194 | 194 | 186 | 186 |
150 | 114 | 19 | 29 | 221 | 221 | 226 | 226 |
200 | 140 | 29 | 43 | 275 | 275 | 283 | 293 |
250 | 188 | 29 | 43 | 330 | 331 | 343 | 355 |
300 | 216 | 38 | 50 | 380 | 386 | 403 | 420 |
350 | 263 | 41 | 52 | 440 | 446 | 460 | 477 |
400 | 305 | 51 | 62 | 491 | 498 | 517 | 549 |
450 | 356 | 51 | 62 | 541 | 558 | 567 | 574 |
500 | 406 | 65 | 80 | 596 | 620 | 627 | 613 |
600 | 482 | 70 | 90 | 698 | 737 | 734 | 750 |

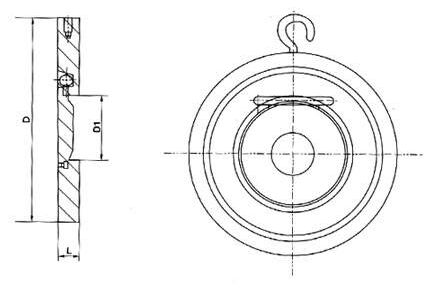

對夾圓片止回閥H74H結構圖:
訂貨流程:
1、客戶采購清單傳真到0577-8868 8270或來電咨詢0577-8588 8060/8061/8062/8063或發郵箱rtv@zjrtfm.com
2、收到客戶采購清單,為客戶提供閥門型號選型與報價(價格清單).
3、具體商定:交貨期、特殊要求等事宜.
訂貨須知:
1、 客戶如對產品有特殊要求,須在訂貨合同中提供以下說明:
a.結構長度;
b.連接形式;
c.公稱直徑;
d.產品使用介質及溫度、壓力范圍;
e.試驗、檢驗標準及其他要求。
2、 本廠可根據客戶特定要求配置各類驅動裝置。
3、 如由客戶提供確定的閥門類型和型號時,客戶應正確說明其型號的含義和要求,在供需雙方理解一致的條件下簽訂合同。
4、 期貨、訂貨的客戶請先來電函詳細告訴所需的閥門型號、規格、數量以及交貨時間、地點。并預付合同總額的30%貨款,供方即備料
