【對夾止回閥】埃瑞通品牌閥門,浙江瑞通閥門全方面介紹【對夾止回閥】相關標準、選型、作用、結構圖、規格型號;外形尺寸、工作原理、產品說明書、安裝維護及產品示意圖;為廣大用戶提供品質高、高性能、高標準、高壽命、價格優惠的系列對夾止回閥。
對夾式止回閥主要簡述:
對夾止回閥又稱為逆流閥、逆止閥、背壓閥、單向閥。這類閥門是靠管路中介質本身的流動產生的力而自動開啟和關閉的,屬于一種自動閥門。
對夾式止回閥設計特點:
對夾式止回閥的工作特點是載荷變化大,啟閉頻率小,一投入關閉或開啟狀態,適用周期便很長,且不要求運動部件運動。但一旦有切換要求,則必須動之靈活,這一要求較常見的機械運動更為苛刻。由于對夾止回閥在大多數實際使用中,定性地確定用于快速關閉,而在止回閥關閉的瞬間,介質是方向流動的,隨著閥瓣的關閉,介質從大倒流速度迅速降到零,而壓力則迅速升高,即產生可能對管路系統有破壞作用的水錘現象。
H77X/H76對夾式雙瓣止回閥結構圖:
蝶式止回閥用于純凈管路及工業、環保、水處理、高層建筑給排水管路,阻止介質逆向流動之用
產品特點:止回閥安裝在管路系統,其主要作用是防止介質倒流,止回閥是一種依靠介質壓力開啟和關閉的自動閥門。以往國內普遍采用的是H44型法蘭連接旋啟式止回閥和H41型法蘭連接升降式止回閥,這種傳統的止回閥體積笨大,流體阻力大,閥門關閉時水錘壓力高,安裝、維修難,使用壽命短。
對夾式雙瓣止回閥的詳細資料:
性能參數:
型 號 | 公 稱 壓 力PN(MPa) | 試驗壓力PN(MPa) | 工作溫度 (℃) | 適用介質 | |
殼 體 | 密 封 | ||||
H77X H77H H77Y H77W | 1.0 | 1.5 | 1.1 | 軟密封: <80 硬密封: <450 | 水、氣體、油品、硝酸等 |
1.6 | 2.4 | 1.76 | |||
2.5 | 3.75 | 2.75 | |||
4.0 | 6.0 | 4.4 | |||
6.4 | 9.6 | 7.0 |
主要零部件材料:
零 件 名 稱 | 材 料 | ||||
H77X-10C、2516、40 | H77H-16C、4025、64 | H77Y-25I64I40I | H77W-16C、2525C、40 | H77W-10P、25P16P、40P | |
閥體、蝶板 | 鑄鋼WCB | 鉻 鉬 鋼 | 鑄鋼WCB | 1Cr18Ni9Ti | |
閥 桿 | 2Cr13 | 1Cr18Ni9Ti | 2Cr13 | ||
閥體密封圈 | - | 堆焊合金焊 | 堆焊硬質合金焊 | - | - |
助關彈簧 | 1Cr18Ni9Ti | 耐 熱 合 金 | 1Cr18Ni9Ti |
外形尺寸:
公稱通徑DN(mm) | L | D 2 | D 3 | 公稱通徑DN(mm) | L | D 2 | D 3 | ||
H77X | H77H | H77X | H77H | ||||||
50 | 43 | 100 | 43 | 46 | 400 | 140 | 485 | 376 | 390 |
80 | 64 | 135 | 71 | 80 | 450 | 152 | 545 | 427 | 427 |
100 | 64 | 155 | 91.5 | 94 | 500 | 152 | 608 | 479 | 490 |
125 | 70 | 185 | 115 | 118 | 600 | 178 | 718 | 579 | 588 |
150 | 76 | 210 | 141 | 145 | 700 | 229 | 800 | 675 | 686 |
200 | 89 | 265 | 191 | 200 | 800 | 241 | 905 | 774 | 784 |
250 | 114 | 320 | 230 | 250 | 900 | 241 | 1005 | 875 | - |
300 | 114 | 320 | 230 | 250 | 900 | 241 | 1005 | 875 | - |
350 | 127 | 435 | 340 | 340 | 1200 | 350 | 1325 | 1164 |

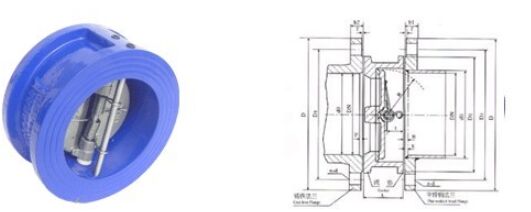

H77X對夾式雙瓣止回閥結構圖:
訂貨流程:
