【對夾止回閥】埃瑞通品牌閥門,浙江瑞通閥門全方面介紹【對夾止回閥】相關標準、選型、作用、結構圖、規格型號;外形尺寸、工作原理、產品說明書、安裝維護及產品示意圖;為廣大用戶提供品質高、高性能、高標準、高壽命、價格優惠的系列對夾止回閥。
對夾式止回閥主要簡述:
對夾止回閥又稱為逆流閥、逆止閥、背壓閥、單向閥。這類閥門是靠管路中介質本身的流動產生的力而自動開啟和關閉的,屬于一種自動閥門。
對夾式止回閥設計特點:
對夾式止回閥的工作特點是載荷變化大,啟閉頻率小,一投入關閉或開啟狀態,適用周期便很長,且不要求運動部件運動。但一旦有切換要求,則必須動之靈活,這一要求較常見的機械運動更為苛刻。由于對夾止回閥在大多數實際使用中,定性地確定用于快速關閉,而在止回閥關閉的瞬間,介質是方向流動的,隨著閥瓣的關閉,介質從大倒流速度迅速降到零,而壓力則迅速升高,即產生可能對管路系統有破壞作用的水錘現象。

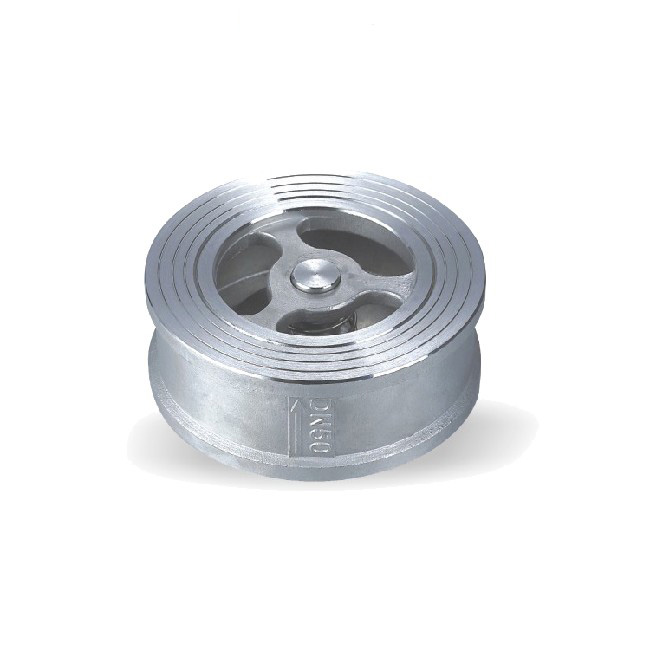

對夾升降式止回閥H71W產品概述:
H71H、H71W對夾升降式止回閥采用新型材料采用耐腐蝕不銹鋼或碳鋼??稍谌魏挝恢玫墓苈飞习惭b,防止介質逆流,鍋爐給水系統上回,其連接方式是利用原有管道兩端法蘭對夾即可投入運行。其各項指標都優于目前市售的任何一種上回閥。它的運用范圍廣泛用于給排水、消防、建筑、暖通、工業系統。凡水、氣、油、酸、堿液、氫、氨、特別消防管道等介質均可使用。例如:可安裝于水泵出口處,能避免產生水錘、水擊聲和破壞性沖擊,達到防止逆流和保護設備的目的,有較好節能效果。
結構特點:
對夾止回閥的閥瓣行程短,閥瓣輕巧,具有彈簧輔助關閉,關閥速度很快。結構長度很短、體積很小、重量很輕、流體阻力小、密封可靠、啟閉平穩、耐磨損、使用壽命長、油壓、緩閉不受介質影響,有較好節能效果等特點,為閥門的安裝、搬運、存放及管道的布置帶來很大的便利,并能大量節約材料、降低造價。
主要材料表:
零件材料 | 閥體 | WCB(A105) | ZG1Cr18Ni9Ti | CF8(304) | CF3(304L) | CF8M(316) | CF3M(316L) |
閥瓣 | 2Cr13 | 1Cr18Ni9Ti | 0Cr18Ni9 | 00Cr19Ni10 | 00Cr17Ni12Mo2 | 00Cr17Ni14Mo2 | |
壓圈 | 2Cr13 | 00Cr17Ni14Mo2 | |||||
彈簧 | 0Cr18Ni9 | 0Cr18Ni9 | 00Cr17Ni14Mo2 |
不同材質對夾升降式止回閥相對應的適用工況:
材質 | WCB(A105) | ZG1Cr18Ni9Ti | CF8(304) | CF3(304L) | CF8M(316) | CF3M(316L) |
適用工況 | 適月介質 | 水、蒸汽、 | 硝酸等腐蝕性介質 | 強氧化性介質 | 醋酸等腐蝕性介質 | 屎素等腐 |
油品等 | 蝕性介質 | |||||
適用溫度(℃) | -29~425 | -196~540 | -196~425 | -196~540 | -196~455 |
注:本表為常規對夾式止回閥的型號編制、主要零件材料及適用工況,其他要求及其型號編制參見對夾式止回閥型號編制方法。
1.6MPa尺寸重量表:
公稱壓力 | 口徑 | 尺寸 | 重量 | 配管法蘭(供參考) | ||||||||
PN | DN | |||||||||||
MPa | mm | L | D | D2 | D3 | D4 | D5 | (Kg) | 螺栓孔中心 | 螺栓 | 螺栓直徑d | 螺栓 |
圓直徑Dl | 數量 | 長度Ll | ||||||||||
PN1.0MPaPN1.6MPa | 15 | 16 | 52 | 15 | 24 | 31 | 40 | 0.12 | 65 | 4 | M12 | 75 |
20 | 19 | 62 | 19 | 30 | 40 | 50 | 0.24 | 75 | 4 | M12 | 90 | |
25 | 22 | 70 | 24 | 36 | 47 | 58 | 0.34 | 85 | 4 | M12 | 90 | |
32 | 28 | 83 | 31 | 46 | 56 | 68 | 0.53 | 100 | 4 | M16 | 100 | |
40 | 31.5 | 93 | 39 | 55 | 66 | 78 | 0.8 | 110 | 4 | M16 | 105 | |
50 | 40 | 108 | 48 | 65 | 78 | 90 | 1.2 | 125 | 4 | M16 | 125 | |
65 | 46 | 128 | 62 | 80 | 95 | 110 | 1.8 | 145 | 4 | M16 | 130 | |
80 | 50 | 142 | 76 | 96 | 110 | 125 | 2.2 | 160 | 8 | M16 | 135 | |
100 | 65 | 162 | 95 | 115 | 135 | 150 | 3.4 | 180 | 8 | M16 | 150 | |
125 | 90 | 192 | 110 | 125 | 132 | - | 9 | 210 | 8 | M16 | 180 | |
150 | 106 | 218 | 127 | 150 | 158 | - | 14 | 240 | 8 | M20 | 210 | |
200 | 140 | 273 | 165 | 200 | 208 | - | 24 | 295 | 8 | M20 | 240 |
2.5MPa尺寸及重量表:
公稱壓力 | 口徑 | 尺寸 | 重量 | 配管法蘭(供參考) | ||||||||
PN | DN | |||||||||||
MPa | mm | L | D | D2 | D3 | D4 | D5 | (Kg) | 螺栓孔中心 | 螺栓 | 螺栓直徑d | 螺栓 |
圓直徑Dl | 數量 | 長度Ll | ||||||||||
PN2.5MPa | 15 | 16 | 52 | 15 | 24 | 31 | 40 | 0.12 | 65 | 4 | M12 | 80 |
20 | 19 | 62 | 19 | 30 | 40 | 50 | 0.24 | 75 | 4 | M12 | 90 | |
25 | 22 | 72 | 24 | 36 | 47 | 58 | 0.34 | 85 | 4 | M12 | 90 | |
32 | 28 | 83 | 31 | 46 | 56 | 68 | 0.53 | 100 | 4 | M16 | 110 | |
40 | 31.5 | 93 | 39 | 55 | 66 | 78 | 0.8 | 110 | 4 | M16 | 115 | |
50 | 40 | 108 | 48 | 65 | 78 | 90 | 1.2 | 125 | 4 | M16 | 125 | |
65 | 46 | 128 | 62 | 80 | 95 | 110 | 1.8 | 145 | 8 | M16 | 135 | |
80 | 50 | 142 | 76 | 96 | 110 | 128 | 2.2 | 160 | 8 | M16 | 145 | |
100 | 60 | 168 | 95 | 115 | 135 | 150 | 3.8 | 190 | 8 | M20 | 160 | |
125 | 90 | 194 | 110 | 125 | 132 | - | 9.2 | 220 | 8 | M24 | 205 | |
150 | 106 | 224 | 127 | 150 | 158 | - | 15 | 250 | 8 | M24 | 225 | |
200 | 140 | 284 | 165 | 200 | 208 | - | 26 | 310 | 12 | M24 | 260 |
4.0MPa尺寸及重量表:
公稱壓力 | 口徑 | 尺寸 | 重量 | 配管法蘭(供參考) | ||||||||
PN | DN | |||||||||||
MPa | mm | L | D | D2 | D3 | D4 | D5 | (Kg) | 螺栓孔中心 | 螺栓 | 螺栓直徑d | 螺栓 |
圓直徑Dl | 數量 | 長度Ll | ||||||||||
PN4.0MPa | 15 | 16 | 52 | 15 | 24 | 31 | 40 | 0.12 | 65 | 4 | M12 | 80 |
20 | 19 | 62 | 19 | 30 | 40 | 50 | 0.24 | 75 | 4 | M12 | 90 | |
25 | 22 | 72 | 24 | 36 | 47 | 58 | 0.34 | 85 | 4 | M12 | 90 | |
32 | 28 | 83 | 31 | 46 | 56 | 68 | 0.53 | 100 | 4 | M16 | 110 | |
40 | 31.5 | 93 | 39 | 55 | 66 | 78 | 0.8 | 110 | 4 | M16 | 115 | |
50 | 40 | 108 | 48 | 65 | 78 | 90 | 1.2 | 125 | 4 | M16 | 125 | |
65 | 46 | 128 | 62 | 80 | 95 | 110 | 1.8 | 145 | 8 | M16 | 135 | |
80 | 50 | 142 | 76 | 96 | 110 | 128 | 2.2 | 160 | 8 | M16 | 145 | |
100 | 60 | 168 | 95 | 115 | 135 | 150 | 3.8 | 190 | 8 | M20 | 160 | |
125 | 90 | 194 | 110 | 125 | 132 | - | 9.2 | 220 | 8 | M24 | 205 | |
150 | 106 | 224 | 127 | 150 | 158 | - | 15 | 250 | 8 | M24 | 225 | |
200 | 140 | 291 | 165 | 200 | 208 | - | 28 | 320 | 12 | M27 | 275 |

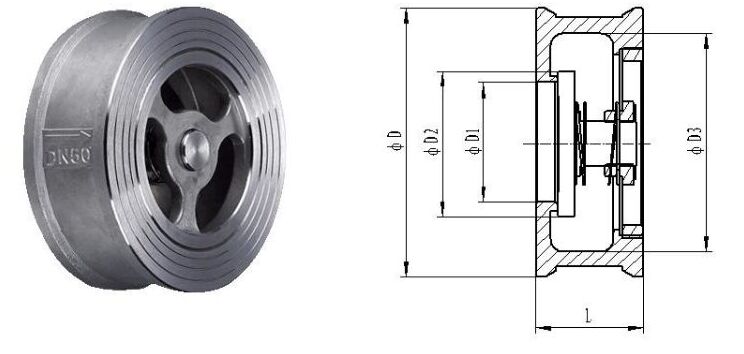

對夾升降式止回閥H71W結構圖:
訂貨流程:
1、客戶采購清單傳真到0577-8868 8270或來電咨詢0577-8588 8060/8061/8062/8063或發郵箱rtv@zjrtfm.com
2、收到客戶采購清單,為客戶提供閥門型號選型與報價(價格清單).
3、具體商定:交貨期、特殊要求等事宜.
訂貨須知:
1、 客戶如對產品有特殊要求,須在訂貨合同中提供以下說明:
a.結構長度;
b.連接形式;
c.公稱直徑;
d.產品使用介質及溫度、壓力范圍;
e.試驗、檢驗標準及其他要求。
2、 本廠可根據客戶特定要求配置各類驅動裝置。
3、 如由客戶提供確定的閥門類型和型號時,客戶應正確說明其型號的含義和要求,在供需雙方理解一致的條件下簽訂合同。
4、 期貨、訂貨的客戶請先來電函詳細告訴所需的閥門型號、規格、數量以及交貨時間、地點。并預付合同總額的30%貨款,供方即備料
